线易微电子的CM系列变压器配套CMP系列隔离电源芯片，可以实现推挽式隔离电源、全桥式隔离电源、反激式隔离电源等多种隔离电源方案。所有方案均开源 ，提供包含完整原理图、PCB、及BOM清单。

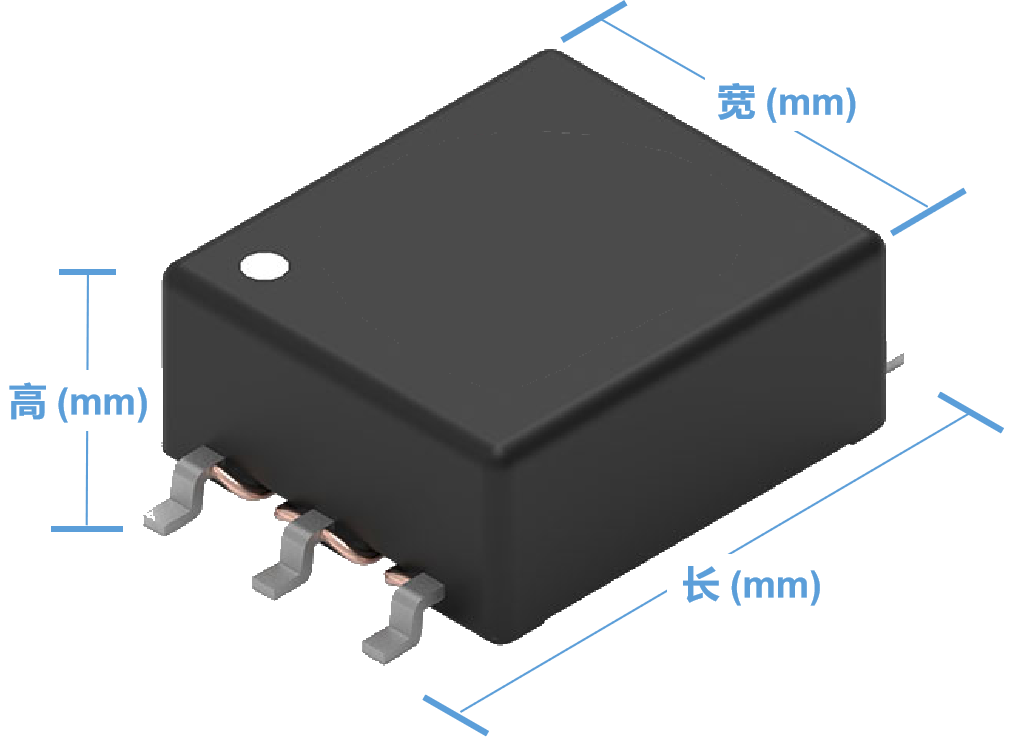

变压器尺寸说明：
- 长(mm)：从原边到副边方向的尺寸
- 宽(mm)：平行于同侧引脚方向的尺寸
- 高(mm)：变压器垂直方向的尺寸
CMT系列变压器
| 型号 | 典型应用 (开源 ) | 耐压等级 | 长(mm) | 宽(mm) | 高(mm) | 配套芯片 |
|---|---|---|---|---|---|---|
| CMT3990K | • 5.0V > 5.0V (1.0W) • 3.3V > 3.3V (0.5W) | 1.5 kVDC | 7.70 | 6.65 | 3.3 | CMP6510C / CMP6510V |
| CMT38C0N | • 5.0V > 5.0V (1.0W) • 3.3V > 3.3V (0.5W) | 1.5 kVDC | 7.70 | 6.65 | 3.3 | CMP6503S / CMP6513S |
| CMT38G5N | • 12V > 5.0V (1.0W) | 2.5 kVAC | 7.70 | 6.65 | 3.3 | CMP6713R / CMP6793R |
| CMT78G9N | • 24V > 9.0V (5.0W) | 2.5 kVAC | 12.5 | 8.60 | 6.0 | CMP6713R / CMP6793R |
| CMT6870N | • 5.0V > 5.0V (1.0W) • 3.3V > 3.3V (0.5W) | 2.5 kVAC | CMP6503S / CMP6513S | |||
| CMT78F0N | • 15V > 15V (5.0W) | 2.5 kVAC | 12.5 | 8.60 | 6.0 | CMP6793RE / CMP6793REB |
| CMT78F3N | • 15V > 15V (1.0W) | 2.5 kVAC | 12.5 | 8.60 | 6.0 | |
| CMT78G0N | • 12V >15/-8 (2.3W) | 2.5 kVAC | 12.5 | 8.60 | 6.0 | |
| CMT78G9N | • 24V >9 (5.0W) | 2.5 kVAC | 12.5 | 8.60 | 6.0 | |
| CMT78G5N | 12.5 | 8.60 | 6.0 | |||
| CMT78L1N | 12.5 | 8.60 | 6.0 | |||
| CMT8830U | ||||||
| CMB1670V | ||||||
| CMB1671V | ||||||
| CMB1688K | ||||||
| CMB1940V1 | ||||||
| CMB8470K | ||||||
| CMB8593K | ||||||
| CMB8740K1 | ||||||
| CMB6398K |
