3.3V输入,5V输出1W隔离电源方案

简介

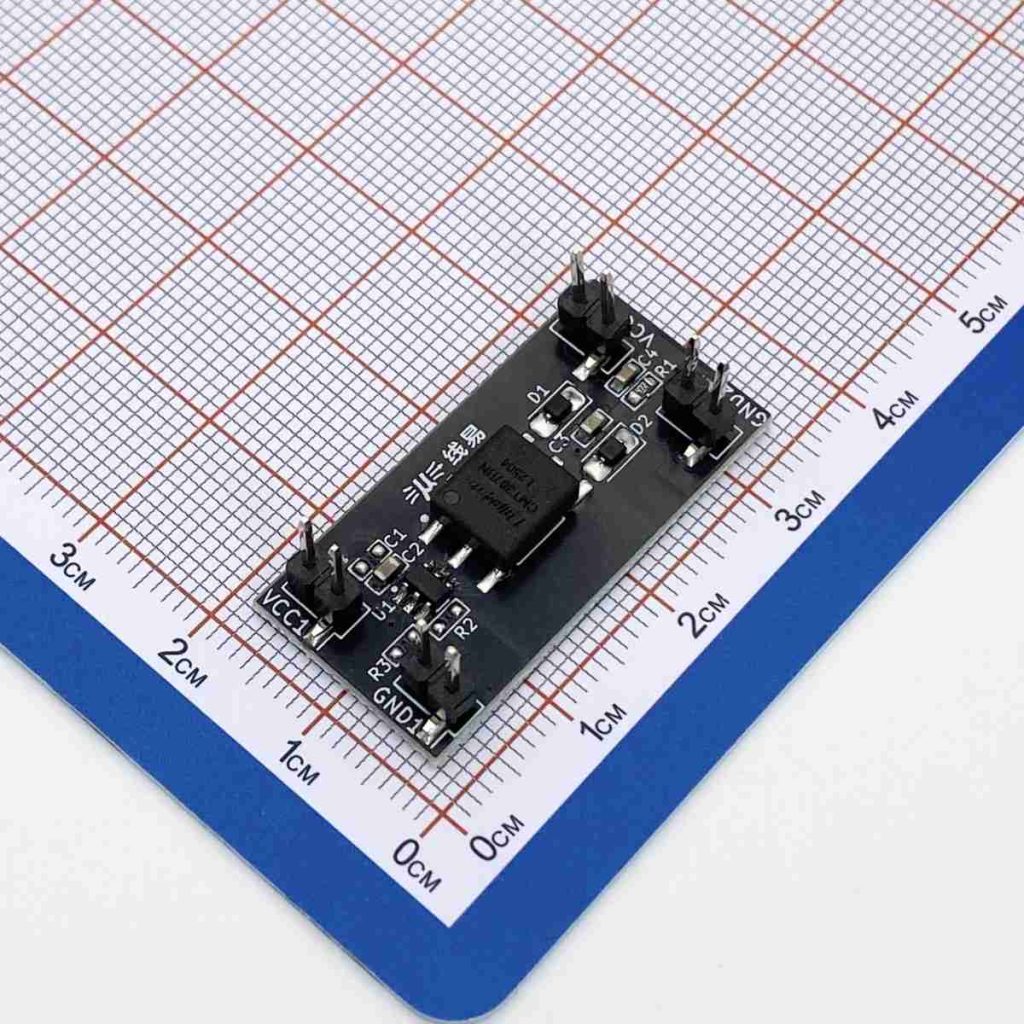

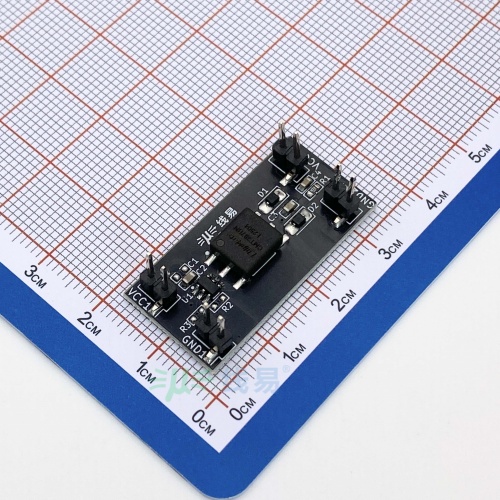

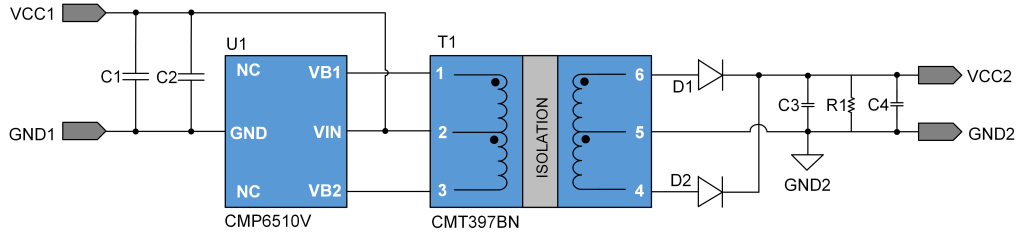

CMP6510V + CMT397BN 是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现 3.3V 输入, 5V 输出 1W 功率的隔离非稳压电源。

方案特点

• 长期短路保护和自恢复功能
• 集成过流和过温检测和保护功能
• 隔离电压 2500VAC

方案编码

B0305D-1W-6510V-397BN

样品申请

产品性能

性能指标	测试条件	最小值	典型值	最大值	单位
输入电流(满载)	VIN=3.3V, IO=200mA		341		mA
输入电流(空载)	VIN=3.3V		9.5		mA
转换效率	VIN=3.3V, IO=200mA		83		%
纹波&噪声	VIN=3.3V, IO=200mA		34.4		mV
工作温度		-40		85	℃

资料下载

文件类型	文件名称
方案说明	3.3V输入,5V输出1W隔离电源方案
BOM	B0305D-1W-6510V-397BN BOM
PCB文件	B0305D-1W-6510V-397BN.Zip
开源平台	在线开源硬件平台
