简介
CMP6793RE+ CMT78G5N 是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现 12V 输入, 5V 输出 2.5W 功率的隔离非稳压电源。
方案特点
- 长期短路保护和自恢复功能
- 集成过流和过温检测和保护功能
- 隔离电压2500VAC
方案编码
B1205D-2W5-6793RE-78G5N
样品申请

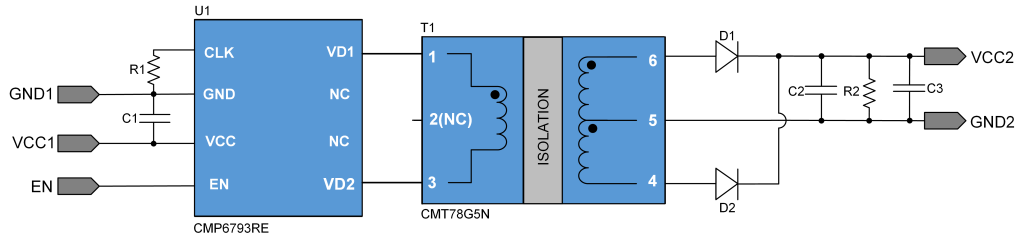

方案图

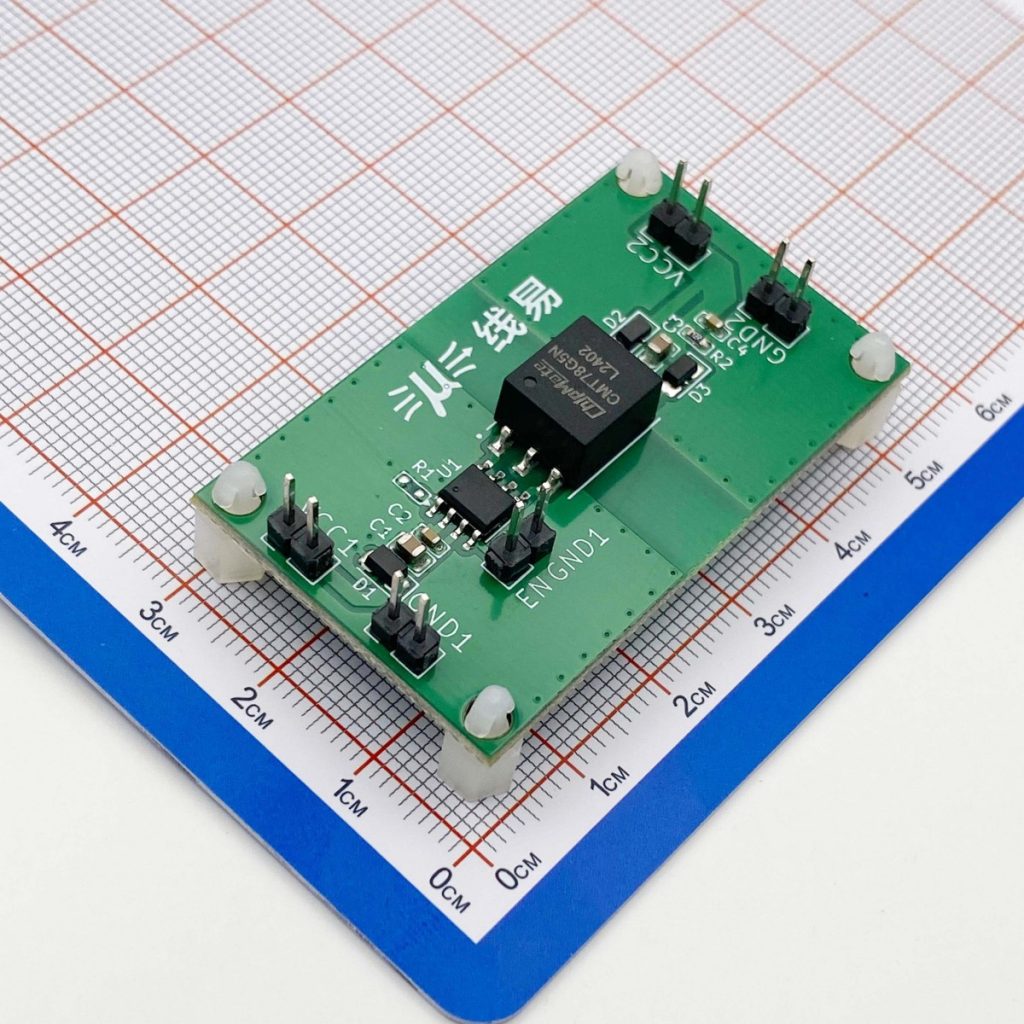

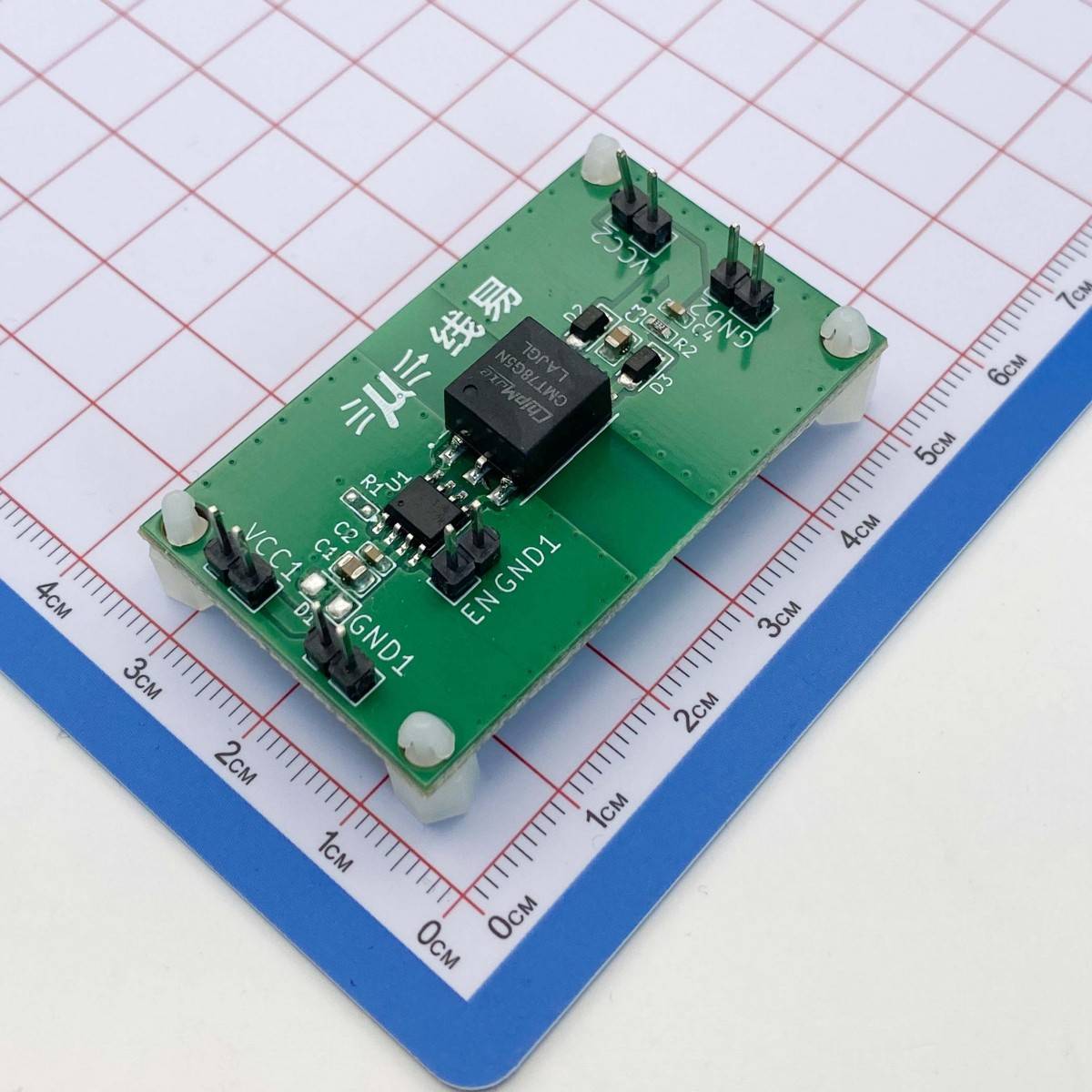

演示板正面

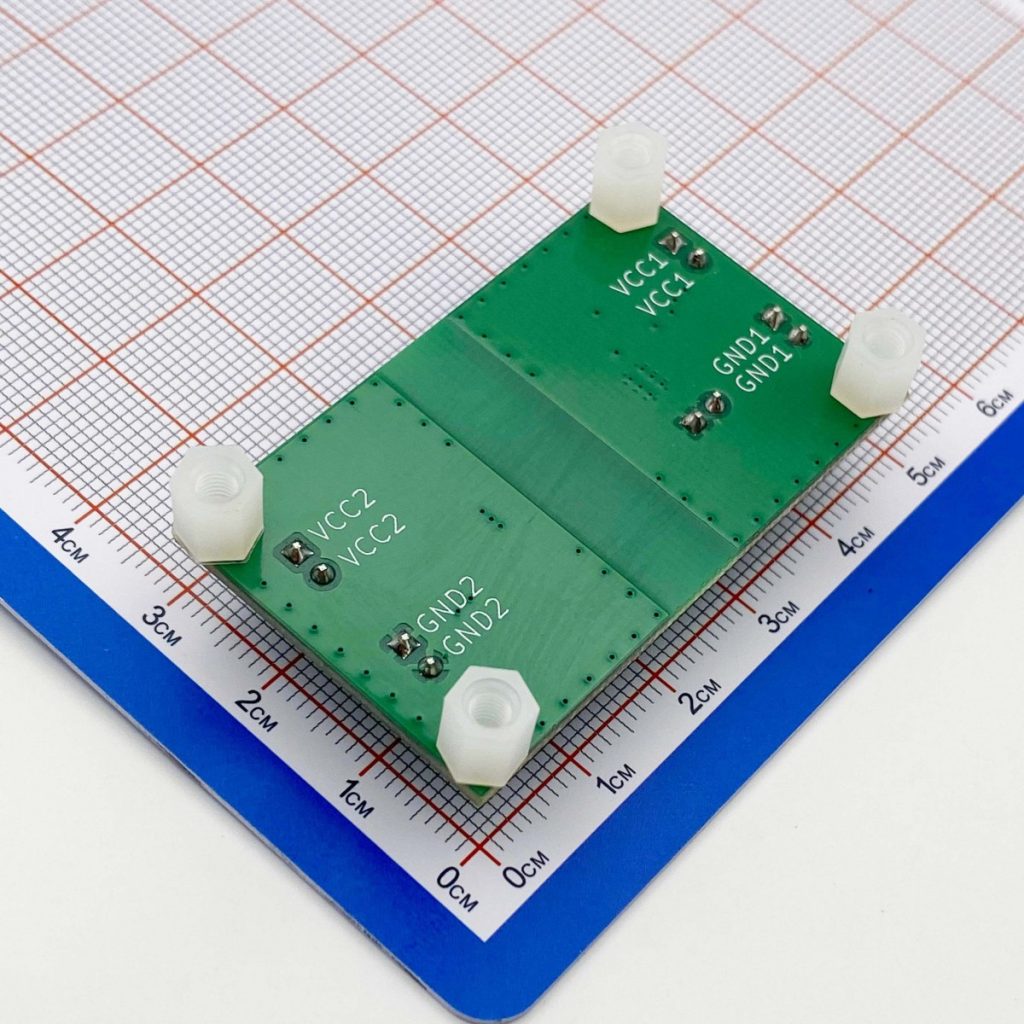

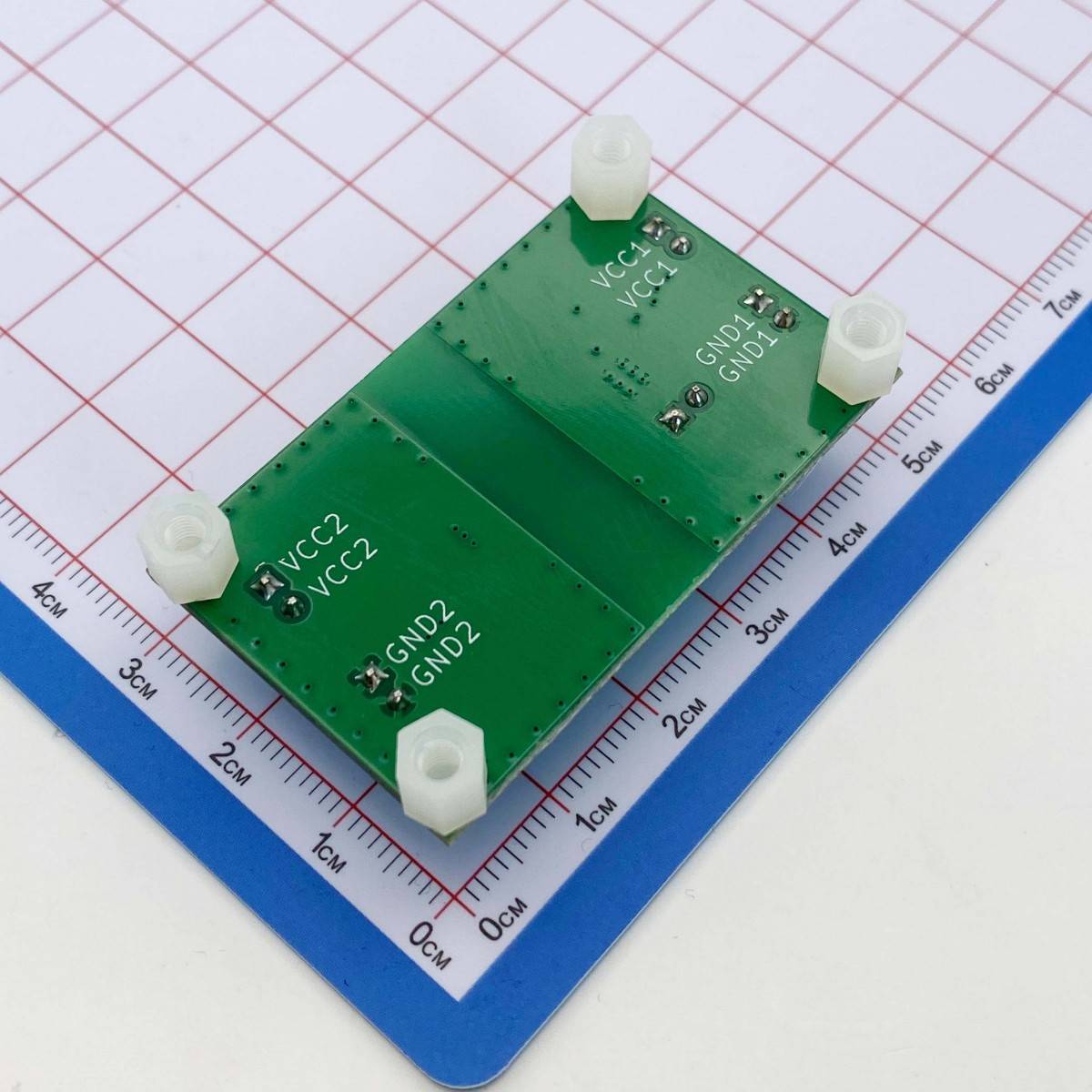

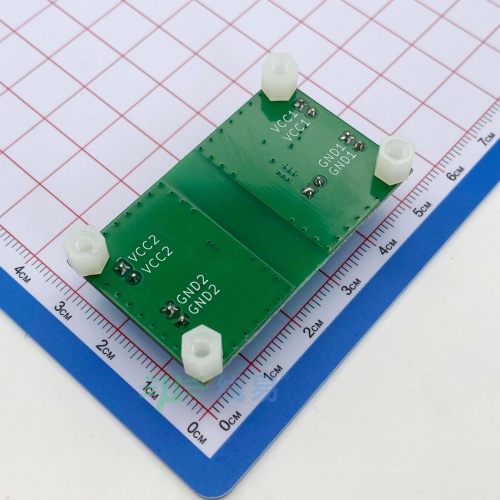

演示板背面
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电流(满载) | VCC1=12V, IO=500mA | 236 | mA | ||
| 输入电流(空载) | VCC1=12V | 3 | mA | ||
| 转换效率 | VCC1=12V, IO=500mA | 83.8 | % | ||
| 纹波&噪声 | VCC1=12V, IO=500mA | 55 | mV | ||
| 工作温度 | -40 | 85 | ℃ |
资料下载
| 文件类型 | 文件名称 |
|---|---|
| 方案说明 | 12V输入,5V输出2.5W隔离电源方案 |
| BOM | B1205D-2W5-6793RE-78G5N BOM |
| PCB文件 | B1205D-2W5-6793RE-78G5N.zip |
| 开源平台 | 在线开源硬件平台 |
声明：线易微电子使用开源EDA软件(KiCAD等)及免费EDA软件(立创EDA等)创建、编辑、和管理PCB项目，并导出为行业兼容格式。
