简介
CMP6793RE+CMT78F0N是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现12V输入,12V输出3W功率的隔离非稳压电源。
方案特点
- 长期短路保护和自恢复功能
- 集成过流和过温检测和保护功能
- 隔离电压2500VAC
方案编码
B1212D-3W-6793RE-78F0N
样品申请
方案图

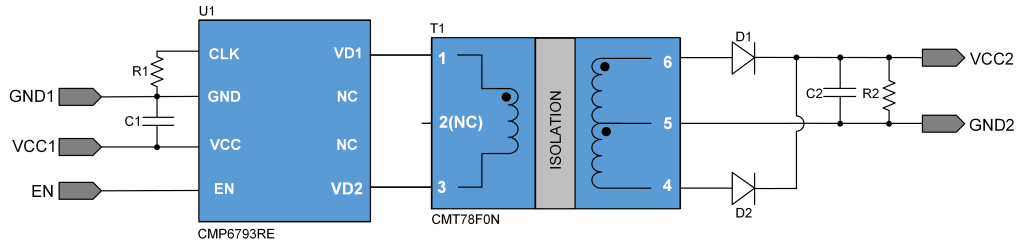

演示板原理图

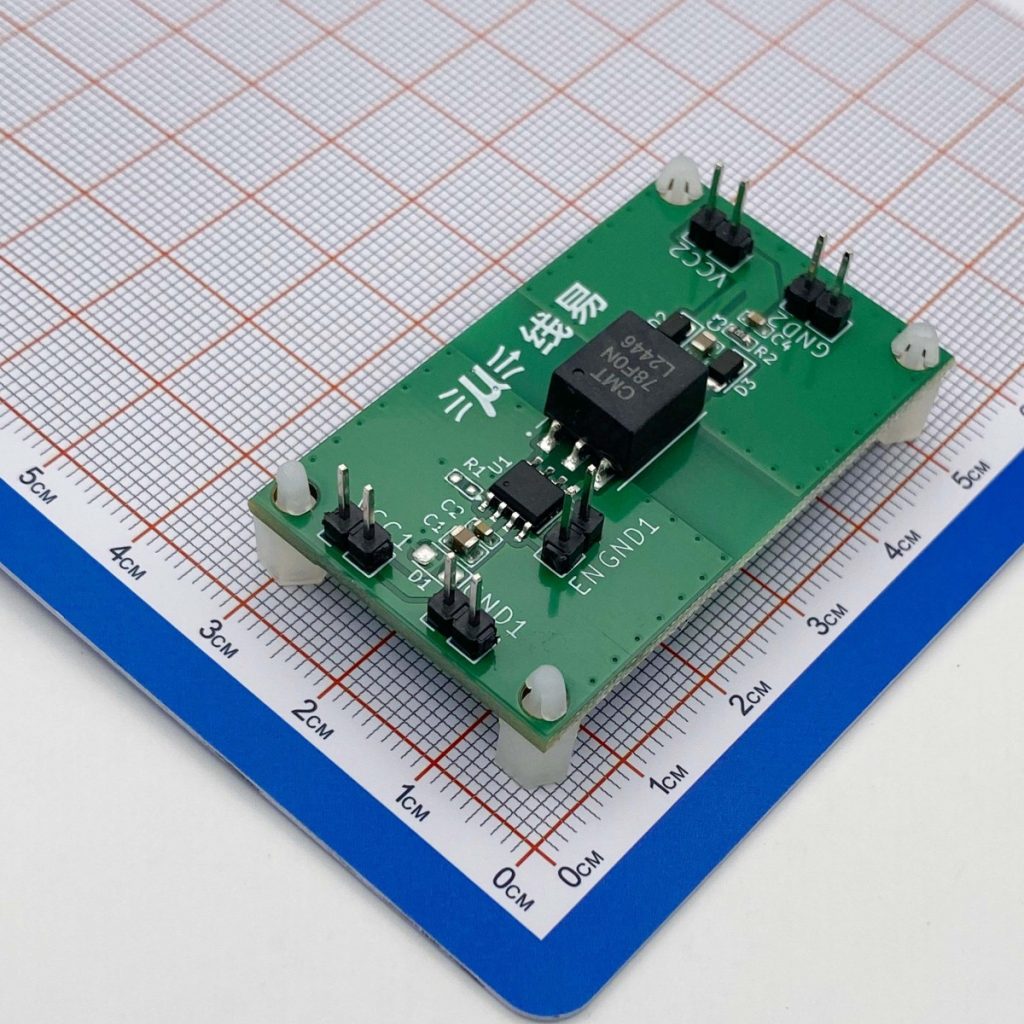

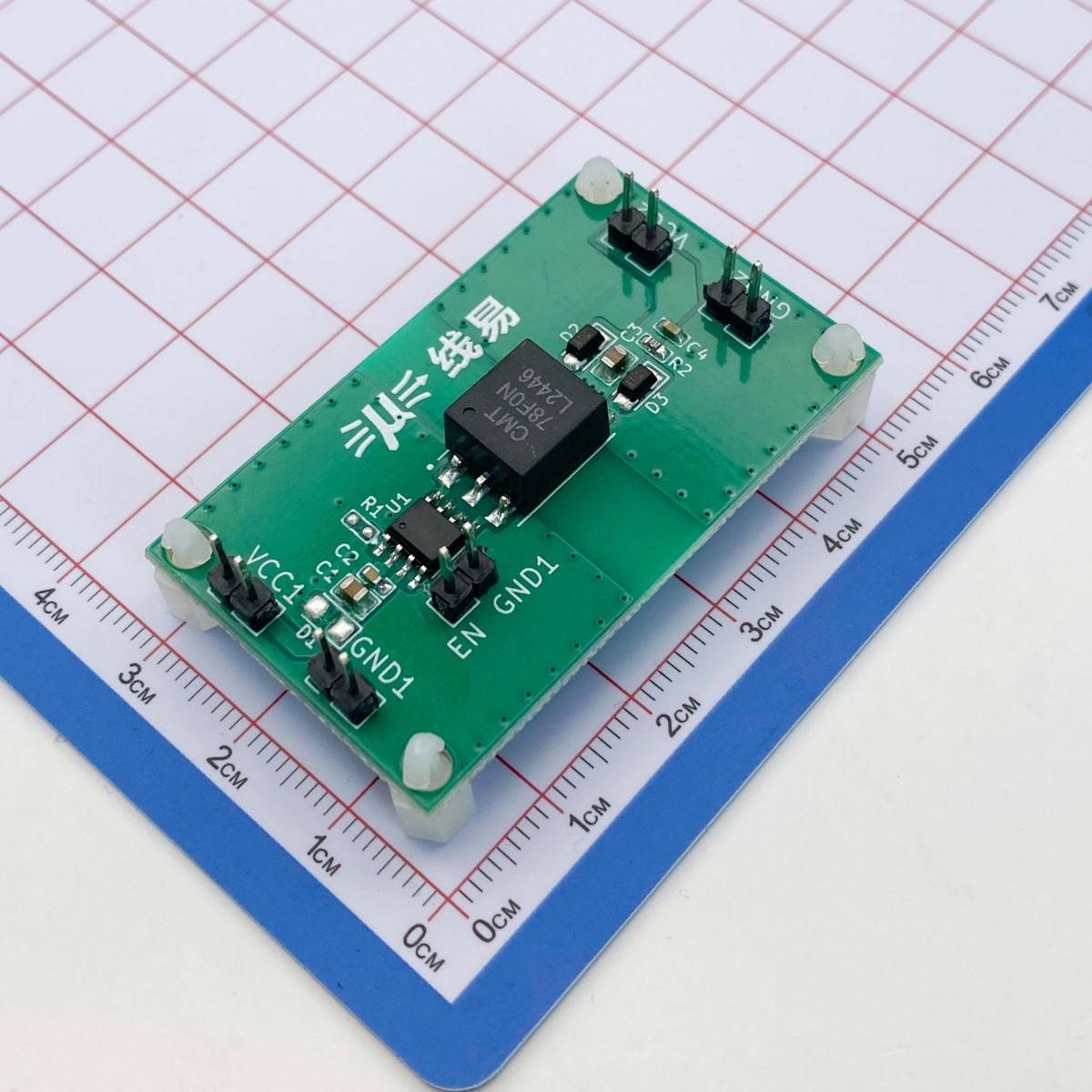

演示板正面

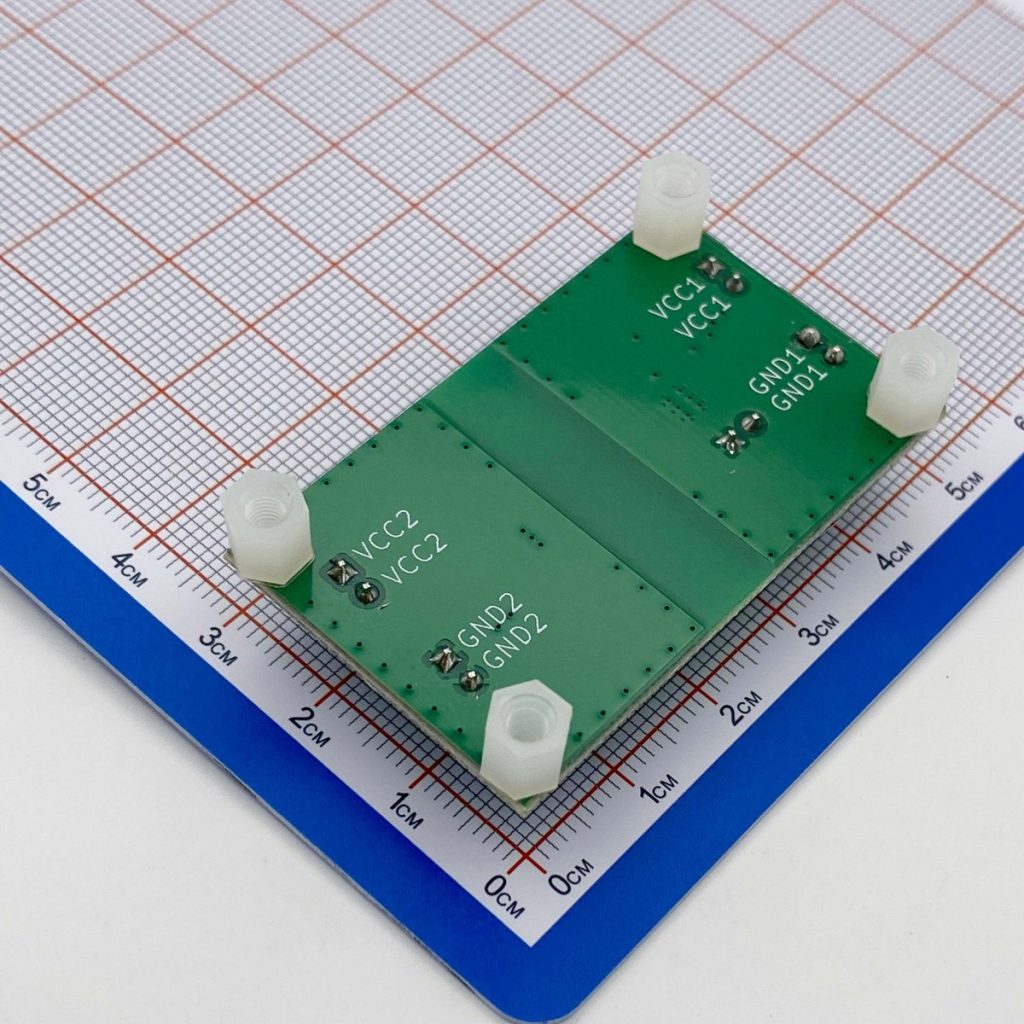

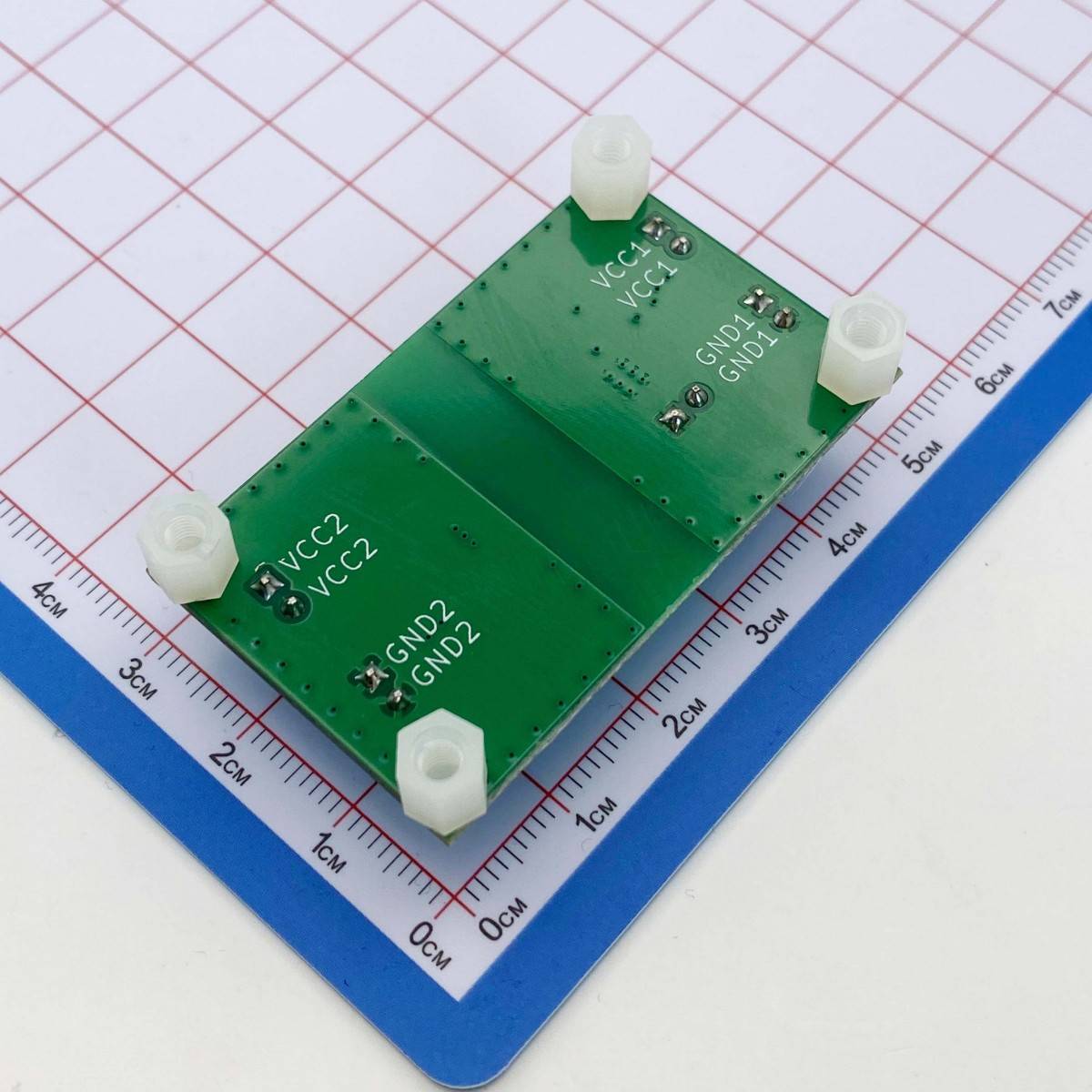

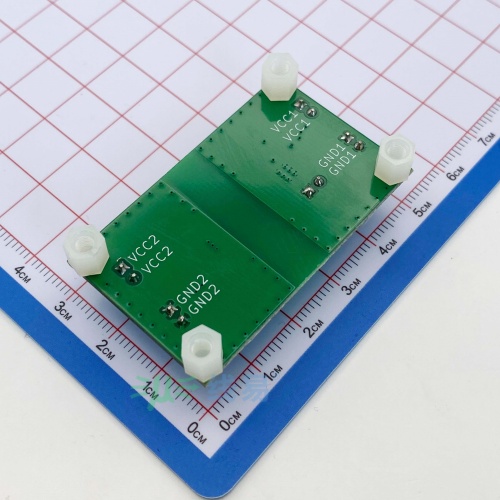

演示板背面
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电流(满载) | VIN=12V, Io=260mA | 280 | mA | ||
| 输入电流(空载) | VIN=12V | 4 | mA | ||
| 转换效率 | VIN=12V, Io=260mA | 89.5 | % | ||
| 纹波&噪声 | VIN=12V, Io=260mA | 113.5 | mV | ||
| 工作温度 | -40 | 85 | ℃ |
文件下载
| 文件类型 | 文件名称 |
|---|---|
| 方案说明 | 12V输入,12v输出3W隔离电源方案 |
