简介
CMP6793REB+ CMTA8F0W 是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现 24V 输入, 24V 输出 6W 功率的隔离非稳压电源。
方案特点
- 短路保护和自恢复功能
- 集成过流和过温检测保护功能
- 隔离电压 8000VAC
方案编码
B2424D-6W-63793REB-A8F0W
样品申请

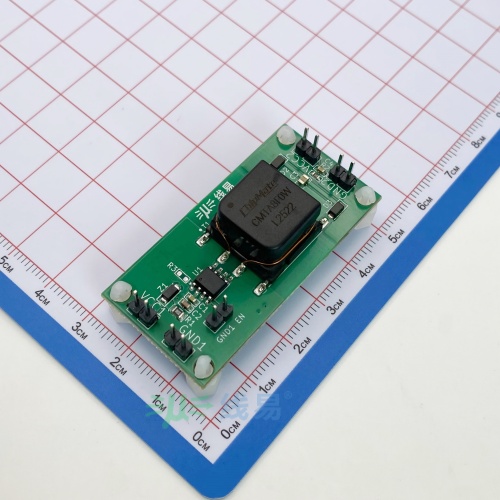

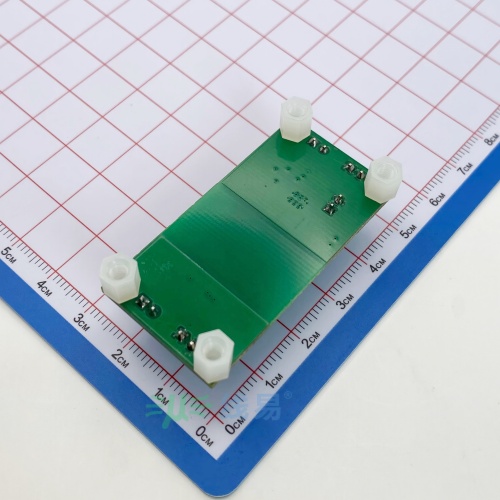

评估板

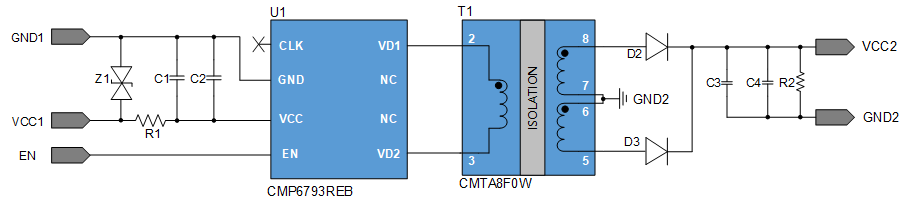

评估板原理图
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电流(满载) | VCC1=24V, IO=250mA | 270 | mA | ||
| 输入电流(空载) | VCC1=24V | 6 | mA | ||
| 转换效率 | VCC1=24V, IO=250mA | 91 | % | ||
| 纹波&噪声 | VCC1=24V, IO=250mA | 180 | mV | ||
| 工作温度 | -40 | 85 | ℃ |
文件下载
| 文件类型 | 文件名称 |
|---|---|
| 方案说明 | 24V输入,24V输出6W隔离电源方案 |
| BOM | B2424D-6W-6793REB-A8F0W BOM |
| PCB文件 | B2424D-6W-63793REB-A8F0W.Zip |
| 开源平台 | 在线开源硬件平台 |
