3.3V输入,5V输出1W隔离电源方案

简介

CMP6510V + CMT397BN 是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管,可以实现 3.3V 输入, 5V 输出 1W 的隔离非稳压电源。该方案可以实现非常紧凑的方案,PCB 板占用面积小,适合隔离 485、隔离 CAN、和隔离 ADC 供电,特别是空间限制大的场合。

方案特点

  • 长期短路保护和自恢复功能
  • 集成过流和过温检测和保护功能
  • 隔离电压 1500VDC

方案编码

B0305S-1W-6510V-397BN

样品申请

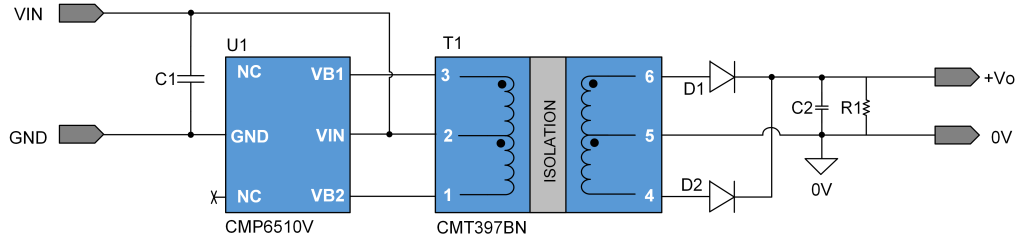

演示板原理图

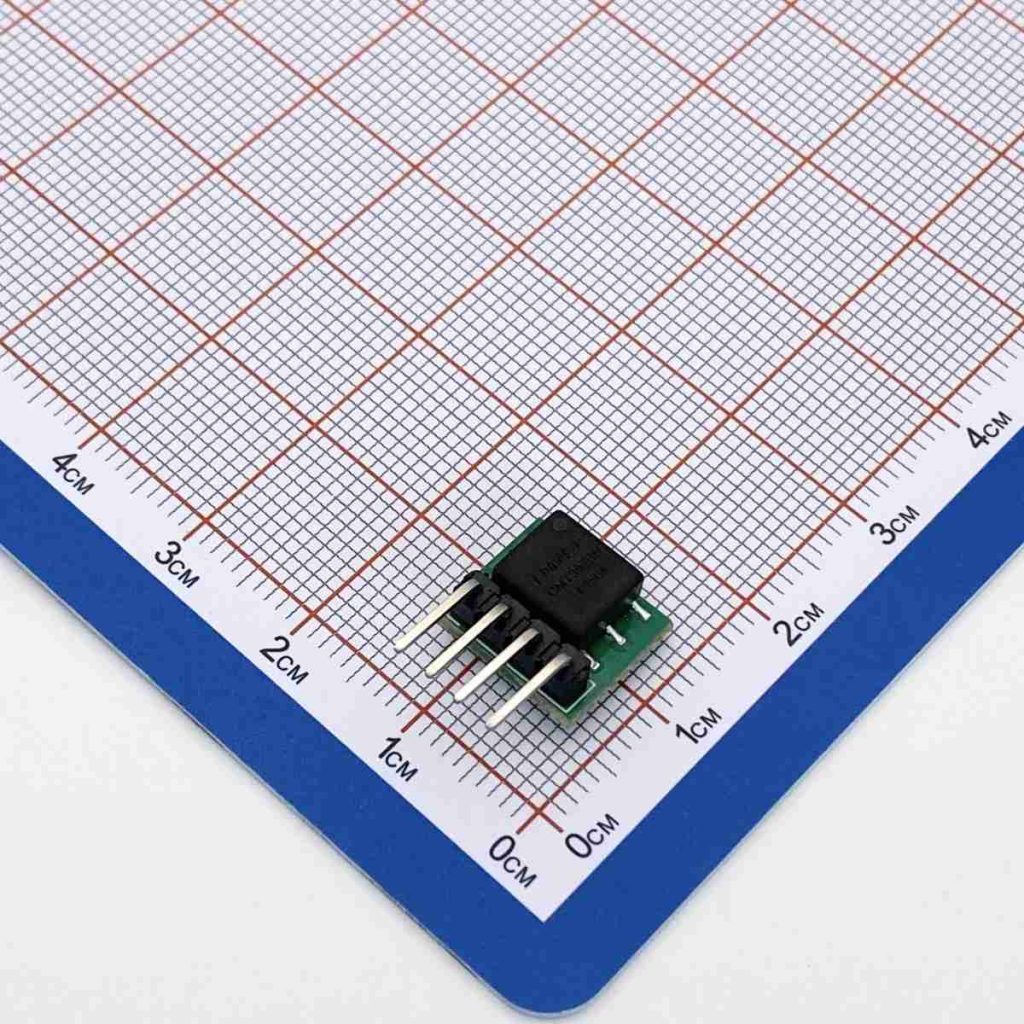

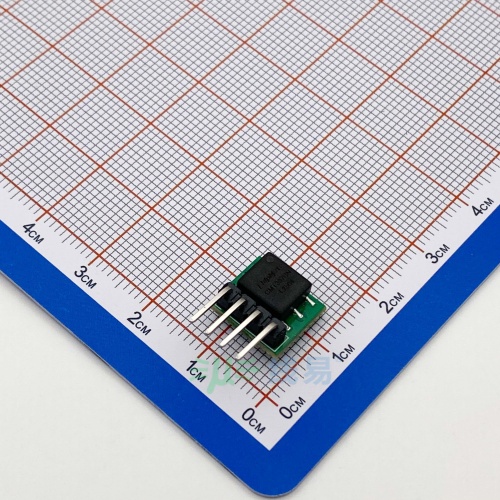

演示板正面

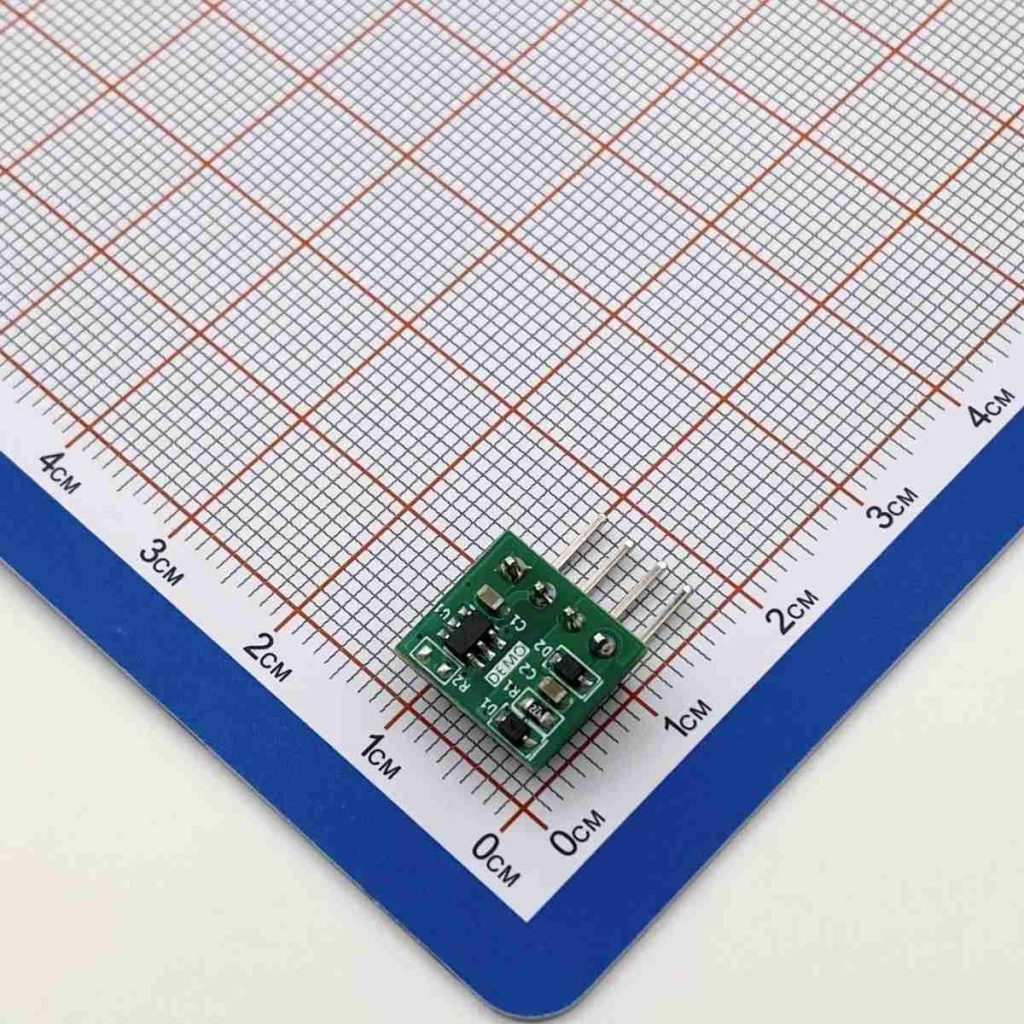

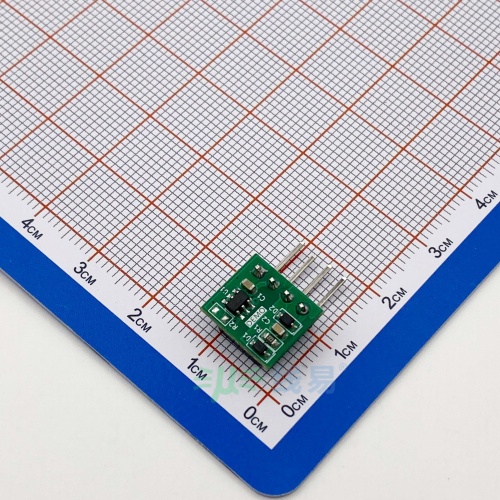

演示板背面

产品性能

性能指标测试条件最小值典型值最大值单位
输入电流(满载)VIN=3.3V, IO=200mA341mA
输入电流(空载)VIN=3.3V9.5mA
转换效率VIN=3.3V, IO=200mA83%
纹波&噪声VIN=3.3V, IO=200mA34.4mV
工作温度-4085

资料下载

文件类型文件名称
方案说明 3.3V输入,5V输出1W隔离电源方案
BOM B0305S-1W-6510V-397BN BOM
PCB文件 B0305S-1W-6510V-397BN.Zip
开源平台 在线开源硬件平台

声明:线易微电子使用开源EDA软件(KiCAD等)及免费EDA软件(立创EDA等)创建、编辑、和管理PCB项目,并导出为行业兼容格式。
