简介

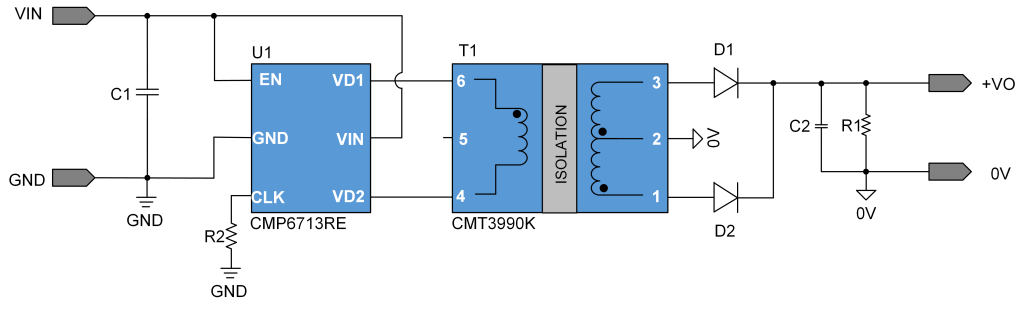

CMP6713RE+ CMT3990K 是一款小型化的隔离电源方案。芯片和变压器配合必要的容阻和整流二极管，可以实现 12V 输入,5V 输出 1W 功率的隔离非稳压电源。
方案特点
- 短路保护和自恢复功能
- 集成过流、过载和过温检测保护功能
- 隔离电压 1500VDC
方案编码
B1205S-1W-6713RE-3990K
样品申请
评估板

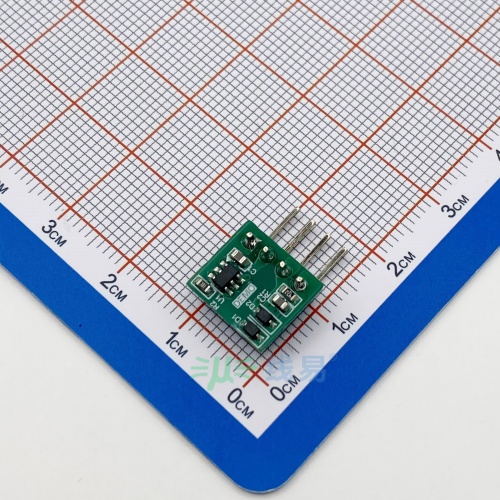

评估板正面
评估板背面
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电流(满载) | VIN=12V, IO=200mA | 95 | mA | ||
| 输入电流(空载) | VIN=12V | 5 | mA | ||
| 转换效率 | VIN=12V, IO=200mA | 85 | % | ||
| 纹波&噪声 | VIN=12V, IO=200mA | 45 | mV | ||
| 工作温度 | -40 | 85 | ℃ |
资料下载
| 文件类型 | 文件名称 |
|---|---|
| 方案说明 | 12V宽压输入,5V输出1W隔离电源方案 |
| BOM | B1205S-1W-6713RE-3990K BOM |
| PCB文件 | B1205S-1W-6713RE-3990K.zip |
| 开源平台 | 在线开源硬件平台 |
声明：线易微电子使用开源EDA软件(KiCAD等)及免费EDA软件(立创EDA等)创建、编辑、和管理PCB项目，并导出为行业兼容格式。
