5V输入,5V输出1W隔离电源方案

简介

CMP6503S+ CMT38C0N是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管,可以实现5V输入, 5V输出1W的隔离非稳压电源。该方案可以实现非常紧凑的方案,PCB板占用面积小,适合隔离485、隔离CAN、和隔离ADC供电,特别是空间限制大的场合。

方案特点

  • 长期短路保护和自恢复功能
  • 集成过流和过温检测和保护功能
  • 隔离电压 3000VDC

方案编码

F0505S-1W-6503S-38C0N

样品申请

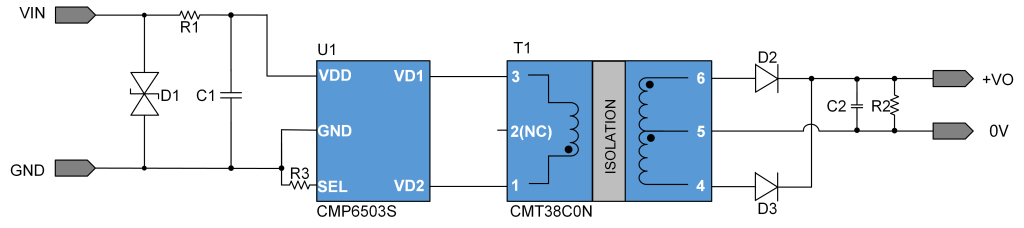

演示板原理图

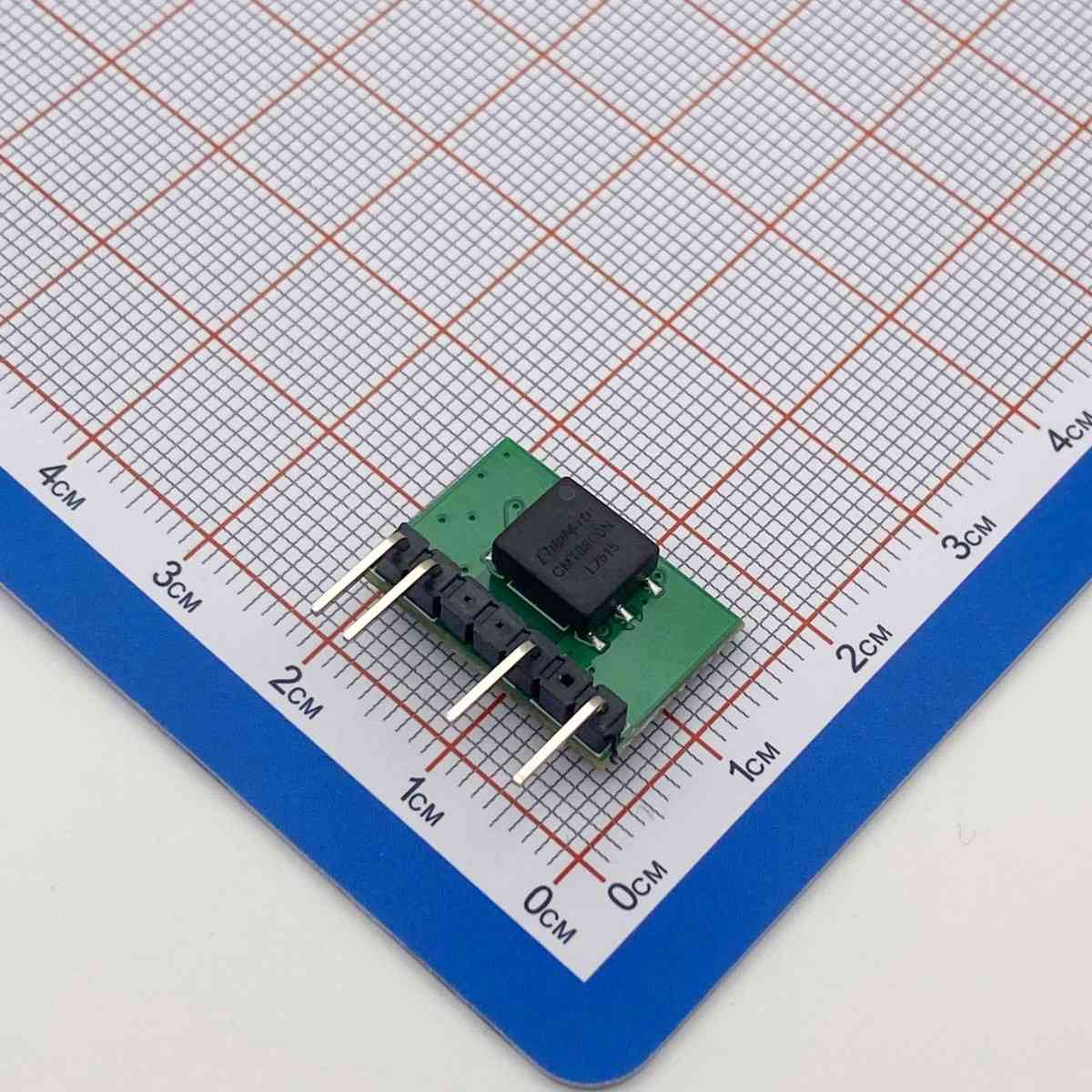

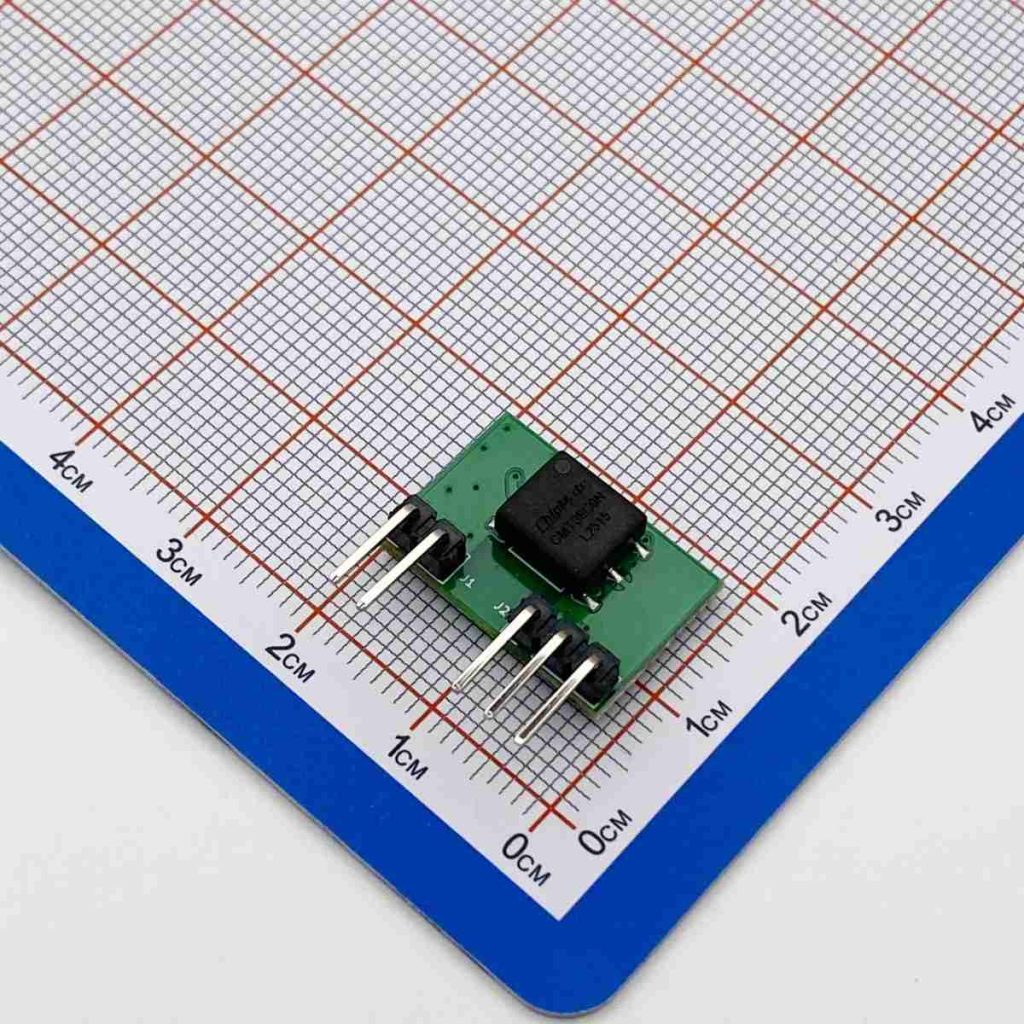

演示板正面

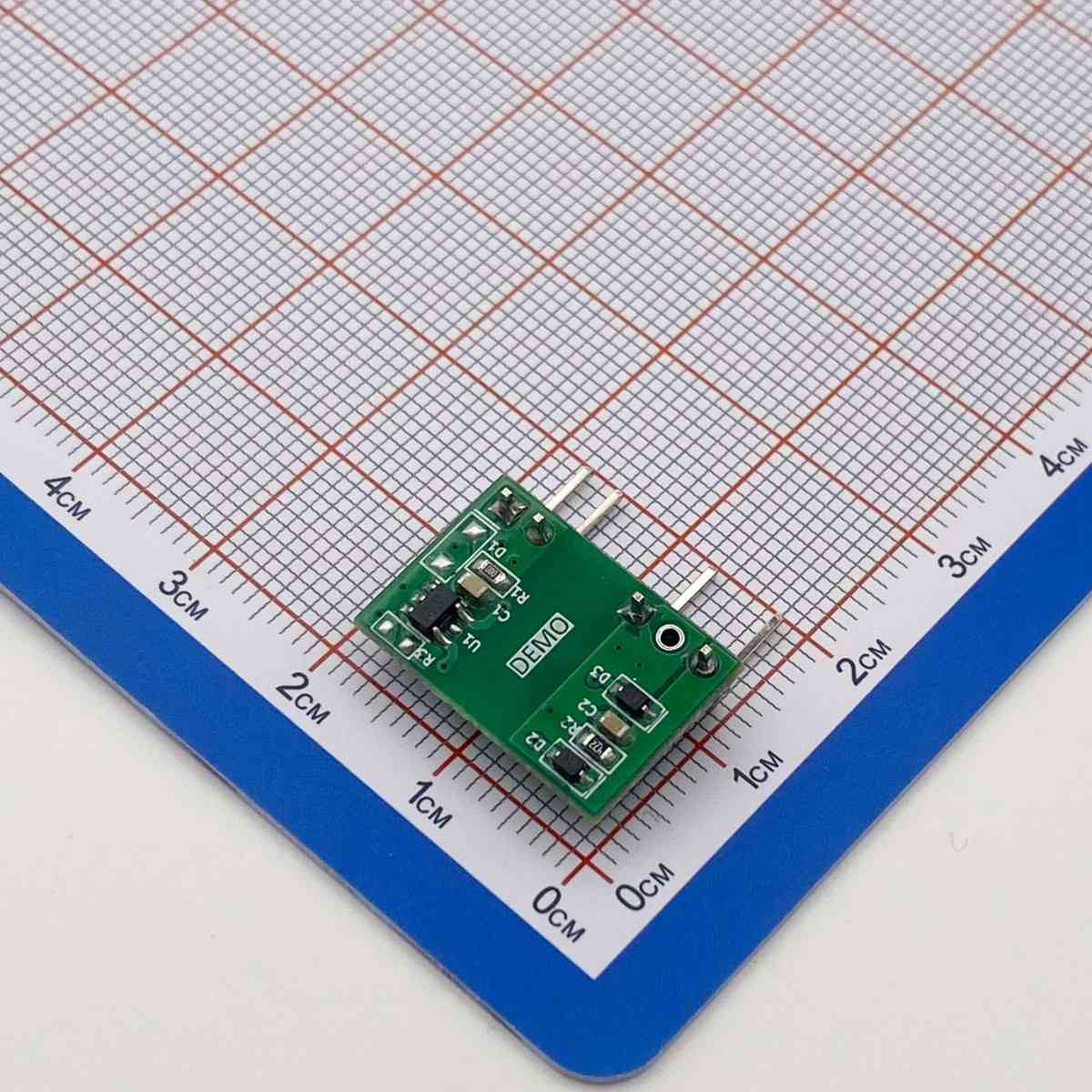

演示板背面

产品性能

性能指标测试条件最小值典型值最大值单位
输入电流(满载)VIN=5V, IO=200mA231mA
输入电流(空载)VIN=5V6.8mA
转换效率VIN=5V, IO=200mA83.9%
纹波&噪声VIN=5V, IO=200mA32.8mV
工作温度-4085

资料下载

文件类型文件名称
方案说明 5V输入,5V输出1W隔离电源方案
BOM F0505S-1W-6503S-38C0N BOM
PCB文件 F0505S-1W-6503S-38C0N.Zip
开源平台 在线开源硬件平台

声明:线易微电子使用开源EDA软件(KiCAD等)及免费EDA软件(立创EDA等)创建、编辑、和管理PCB项目,并导出为行业兼容格式。
