简介
CMP6713HV+ CMT78F0N是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现12V输入，12V输出2W的隔离非稳压电源。该方案可以实现非常紧凑的方案，PCB板占用面积小，适合隔离485、隔离CAN、和隔离ADC 供电，特别是空间限制大的场合。同时兼容耐压1500VDC 的B1212S-2W-6713HV-78F0N方案。
方案特点
- 长期短路保护和自恢复功能
- 集成过流和过温检测和保护功能
- 隔离电压 3000VDC
方案编码
F1212S-2W-6713HV-78F0N
样品申请
方案图

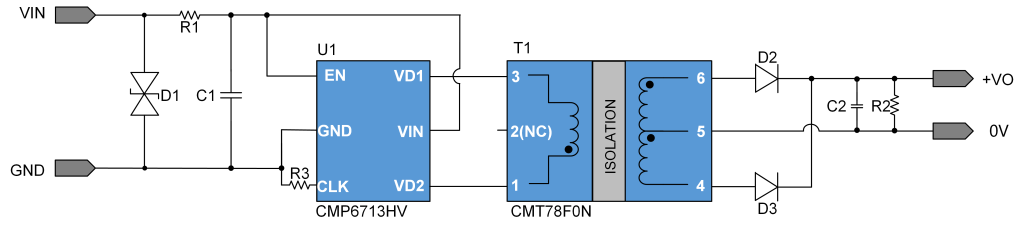

演示板原理图

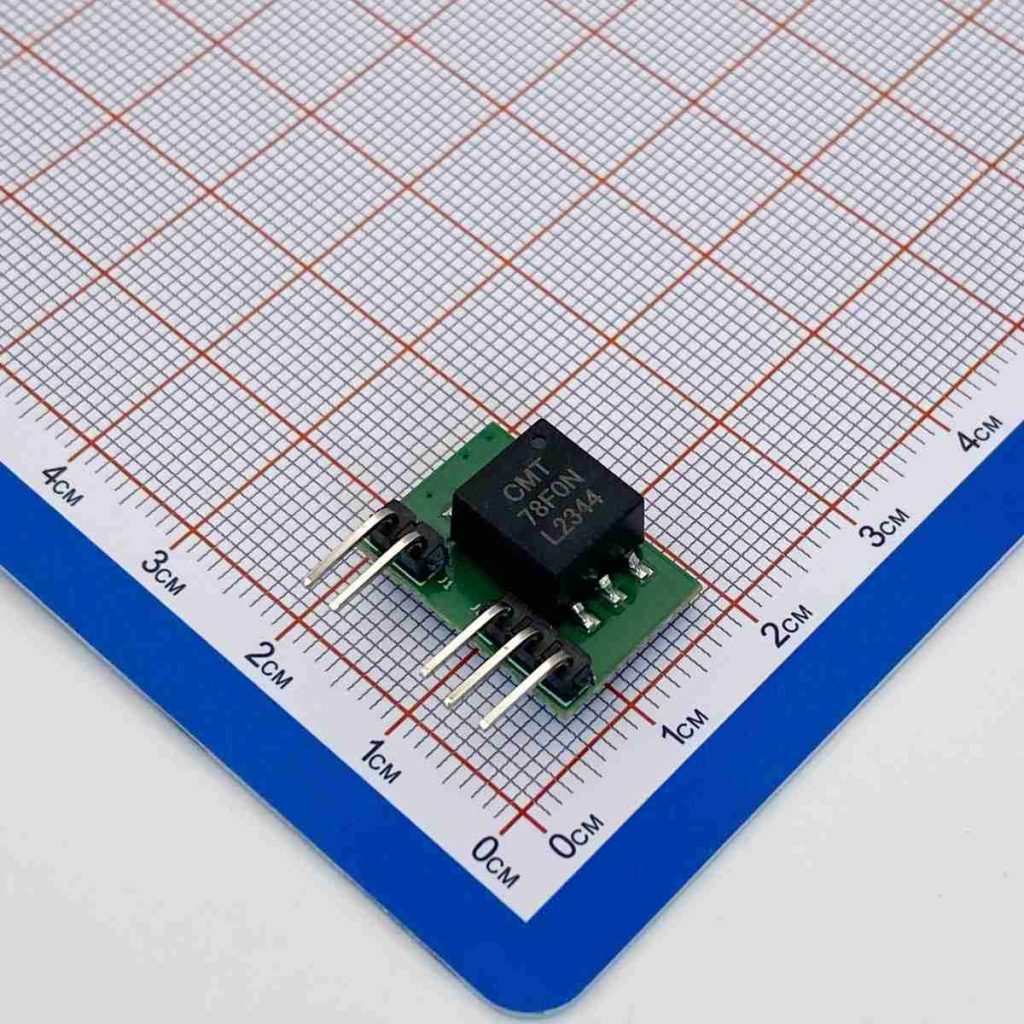

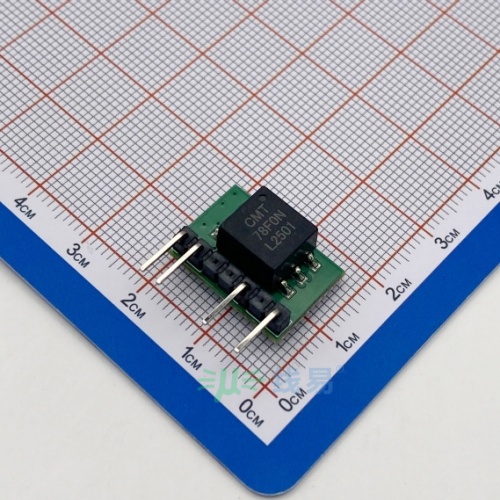

演示板正面

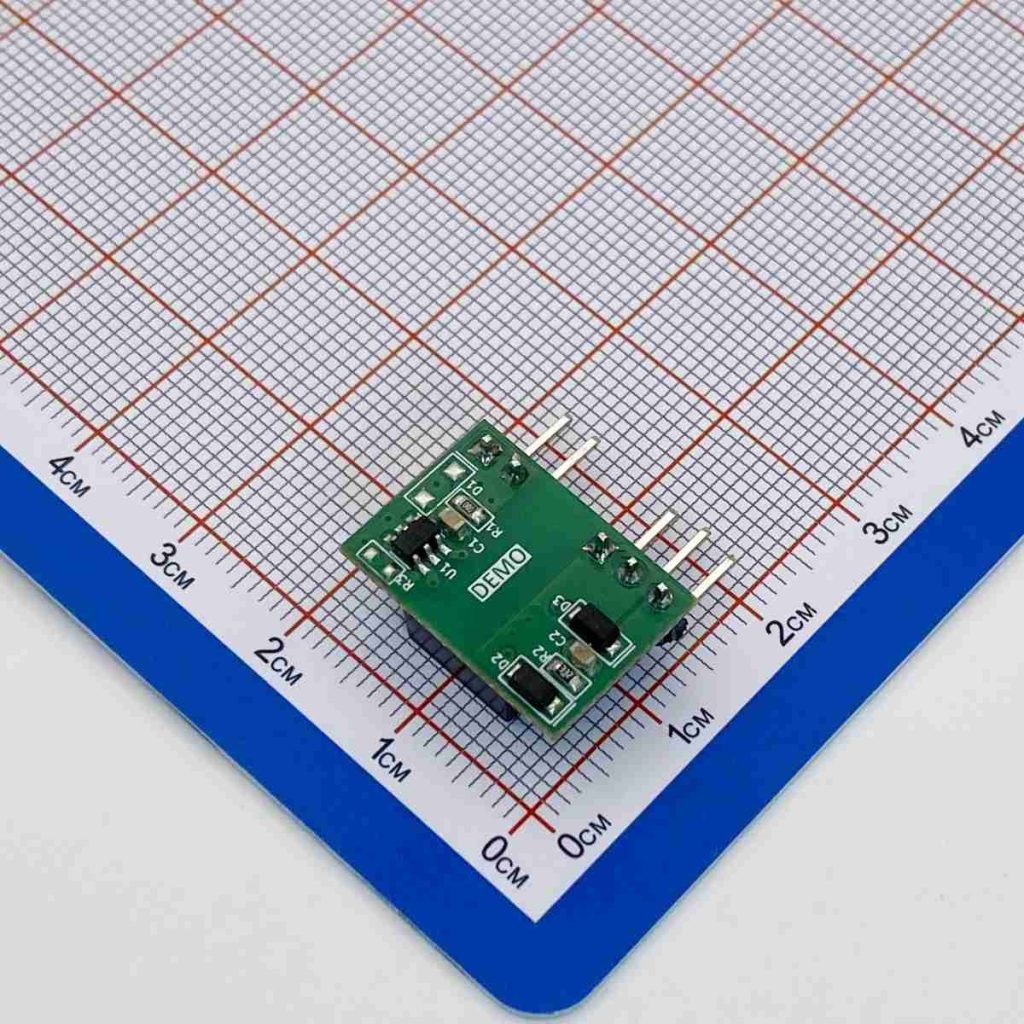

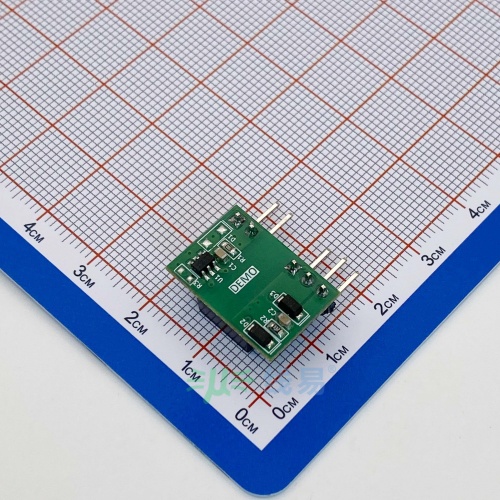

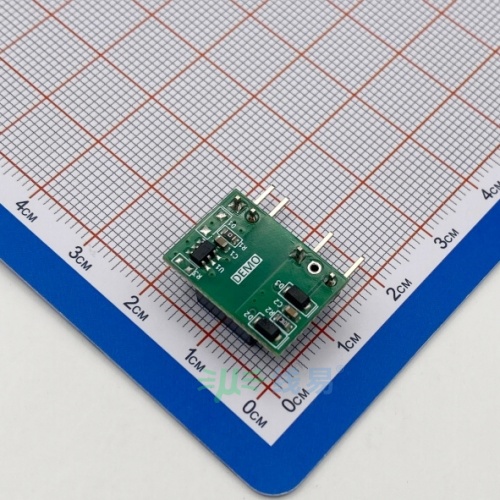

演示板背面
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电流(满载) | VIN=12V, IO=180mA | 195 | mA | ||
| 输入电流(空载) | VIN=12V | 7.3 | mA | ||
| 转换效率 | VIN=12V, IO=180mA | 90.6 | % | ||
| 纹波&噪声 | VIN=12V, IO=180mA | 51.2 | mV | ||
| 工作温度 | -40 | 85 | ℃ |
资料下载
| 文件类型 | 文件名称 |
|---|---|
| 方案说明 | 12V输入,12V输出2W隔离电源方案 |
| BOM | F1212S-2W-6713HV-78F0N BOM |
| PCB文件 | F1212S-2W-6713HV-78F0N.Zip |
| 开源平台 | 在线开源硬件平台 |
声明：线易微电子使用开源EDA软件(KiCAD等)及免费EDA软件(立创EDA等)创建、编辑、和管理PCB项目，并导出为行业兼容格式。
