简介
CMP7892+CMB1671V是一款小型化的隔离电源方案。芯片和变压器配合必要的容阻和整流二极管，可以实现 9-36V输入,双路15V和15V输出7W功率的隔离稳压电源。
方案特点
- 系统无需额外辅助绕组或光耦
- 系统无需额外片外补偿电容
- 支持输出二极管温度补偿
- 隔离电压3500VDC
方案编码
URA2415G15D-7W-7892-1671V
样品申请
方案图

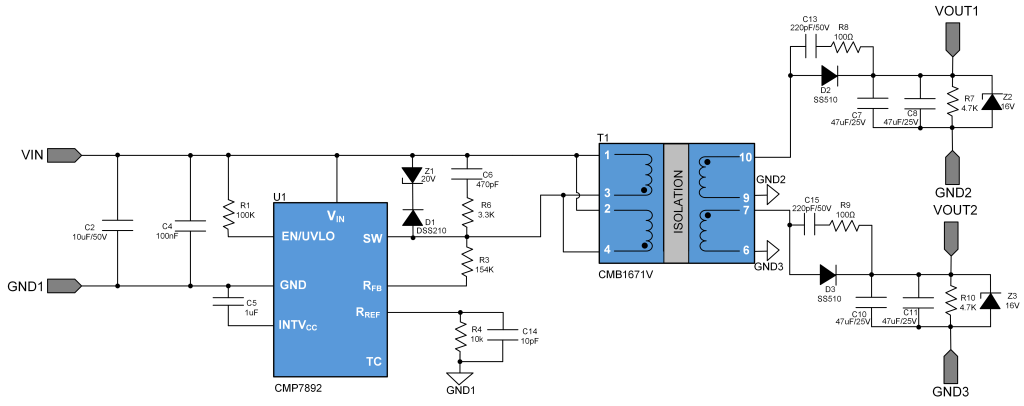

演示板原理图

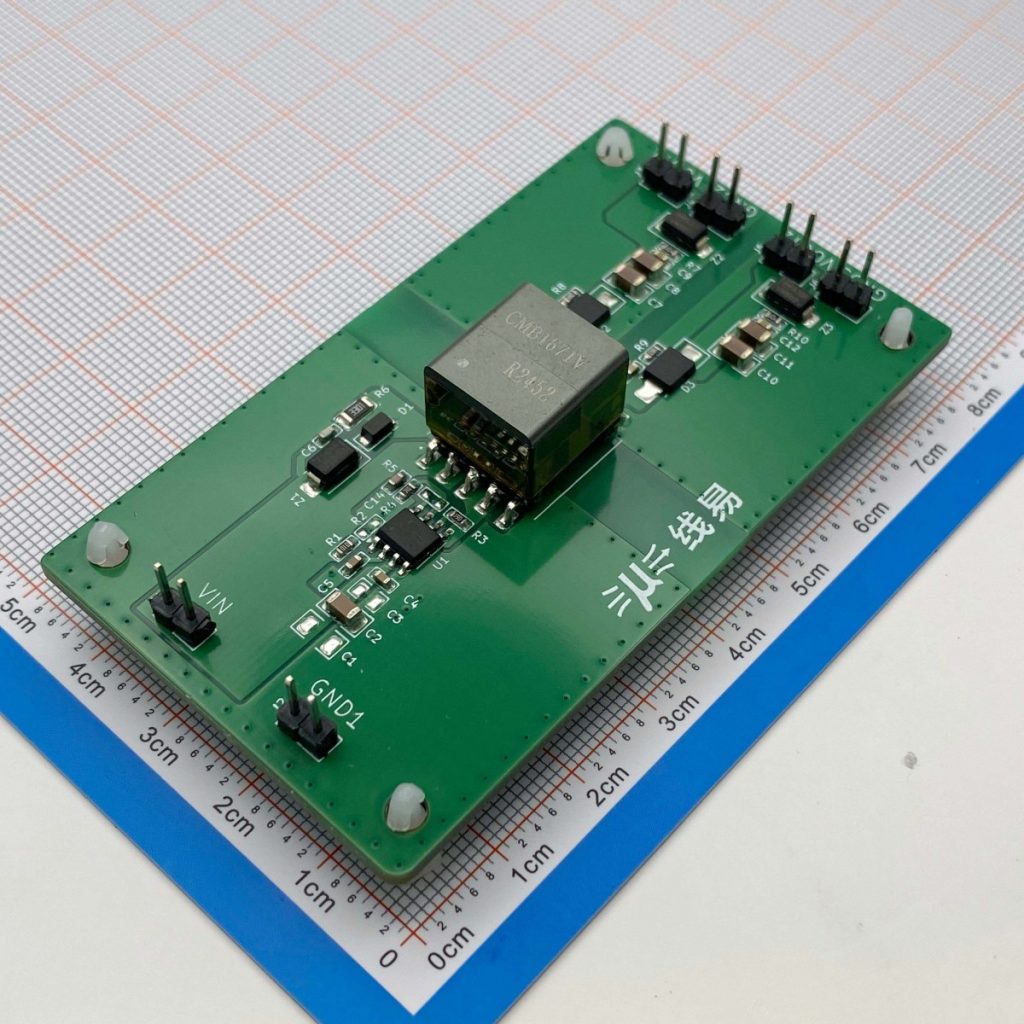

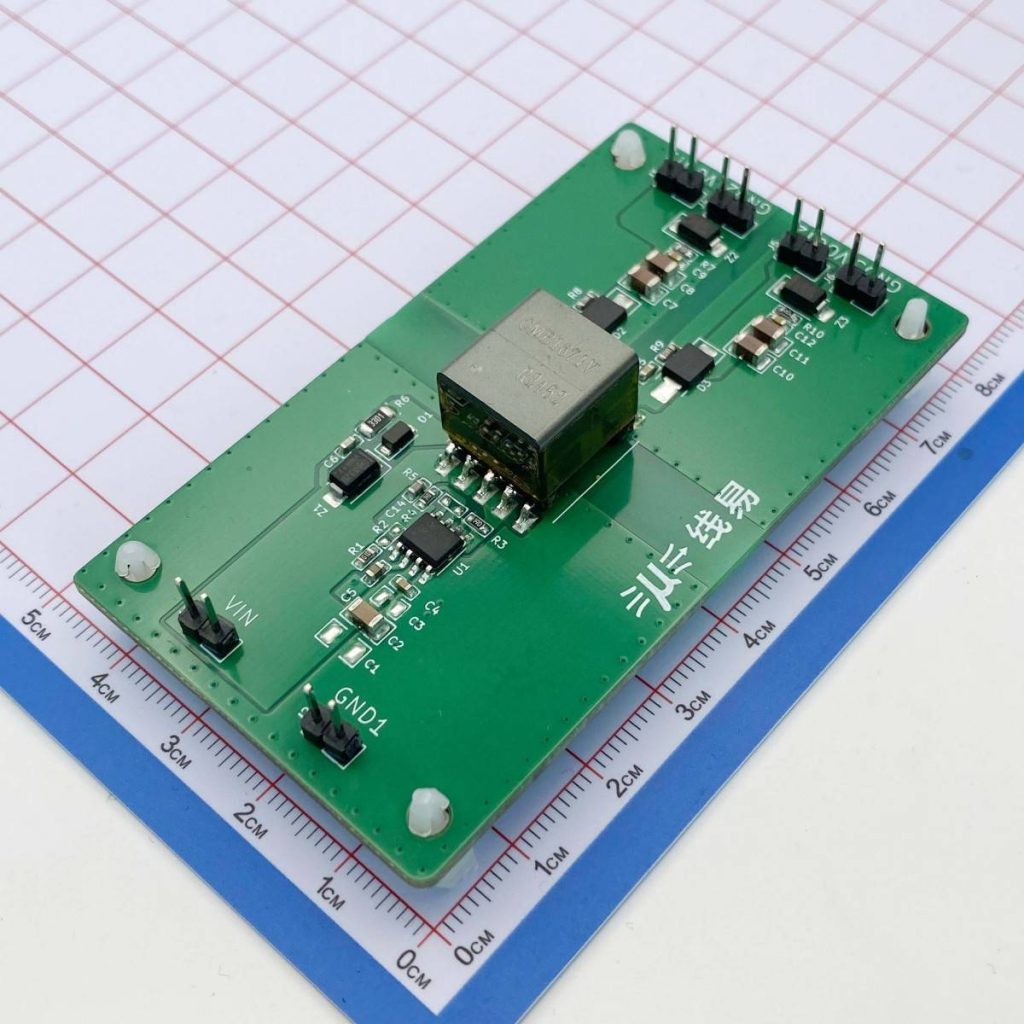

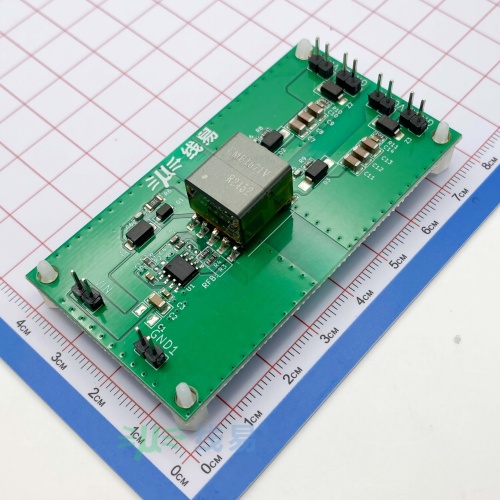

演示板正面

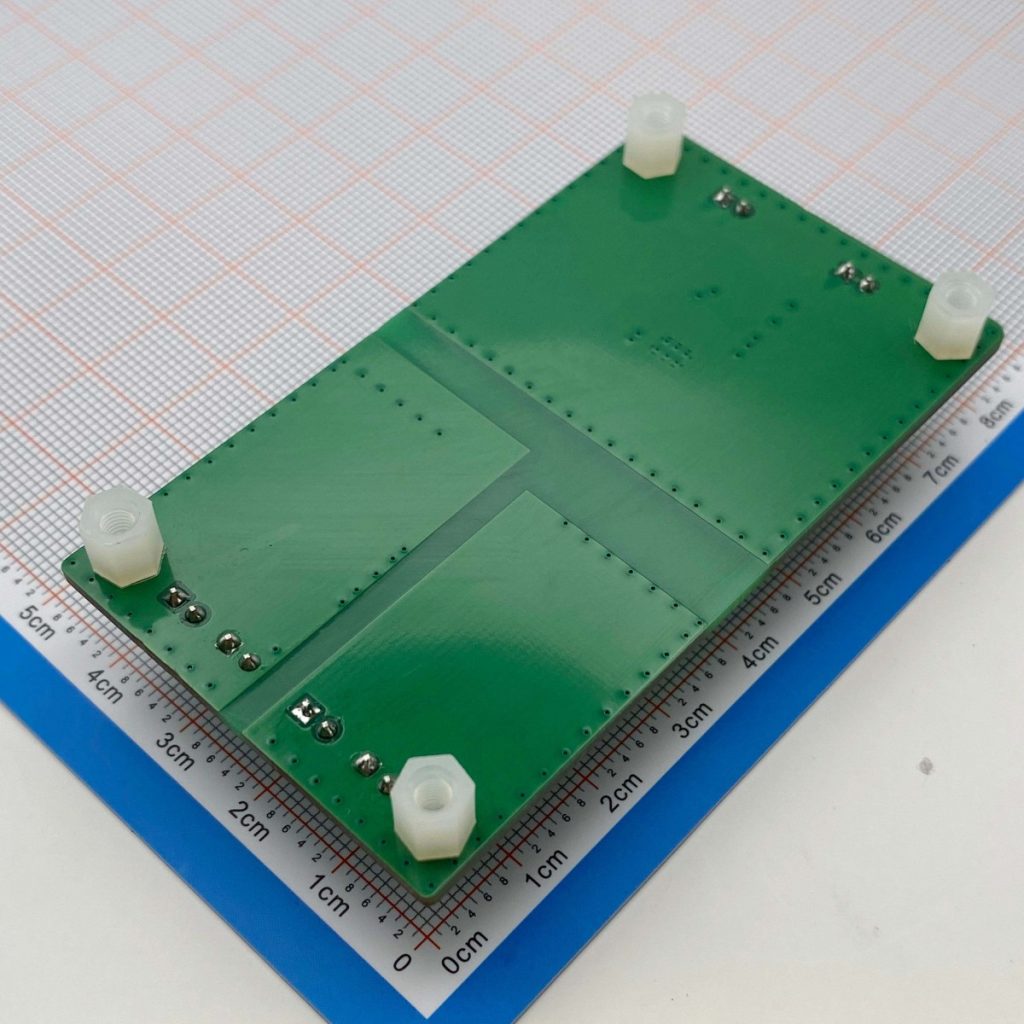

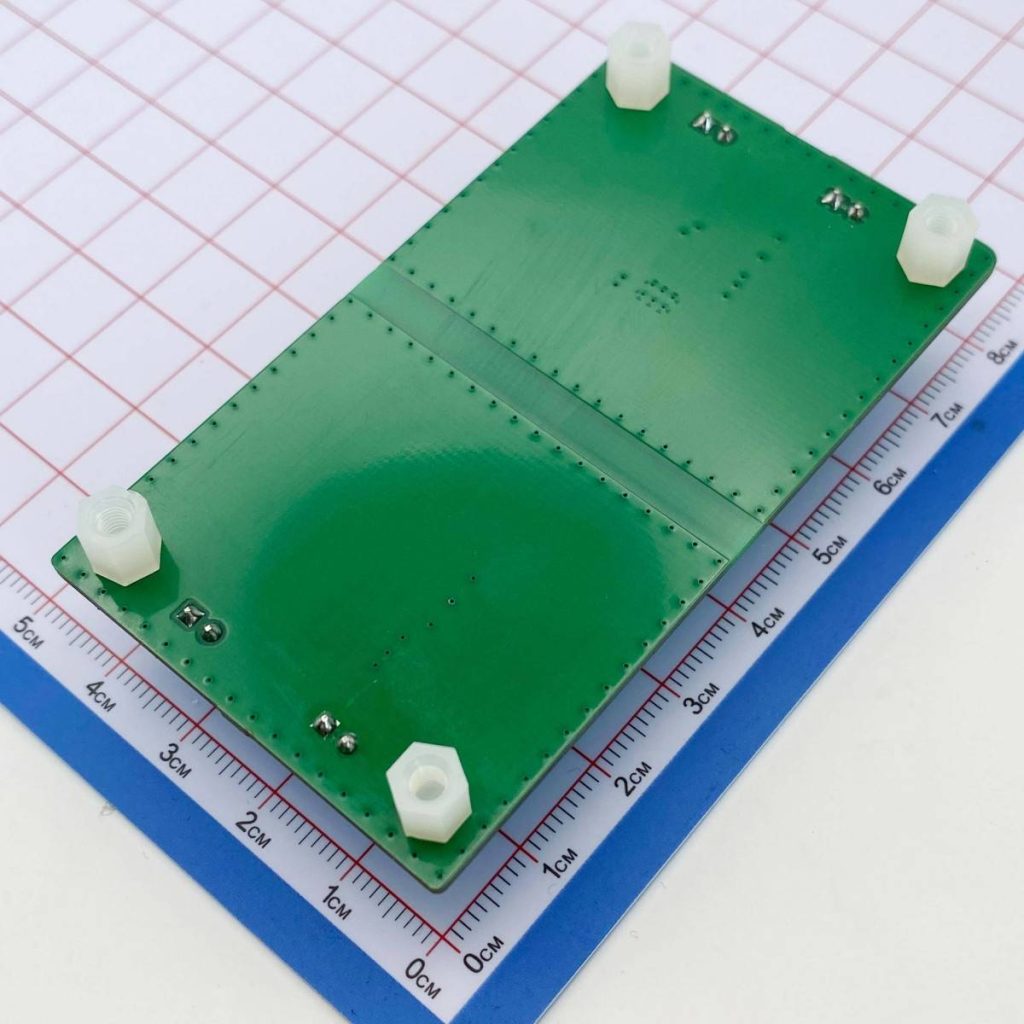

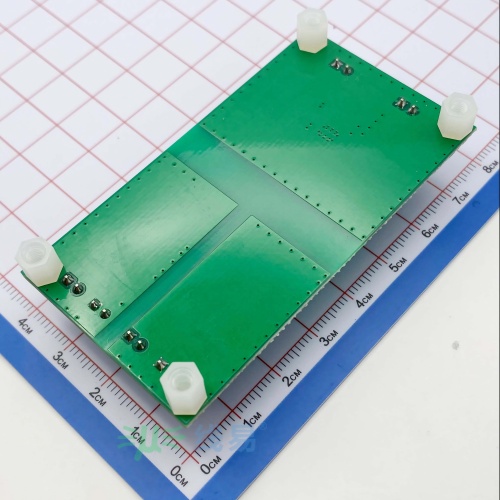

演示板背面
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电流(满载) | VIN=24V, IO=240mA | 342 | mA | ||
| 输入电流(空载) | VIN=24V | 6 | mA | ||
| 转换效率 | VIN=24V, IO=240mA | 90.1 | % | ||
| 纹波&噪声 | VIN=24V, IO=240mA | 51.1 | mV | ||
| 工作温度 | 高温需降额使用 | -40 | 85 | ℃ |
资料下载
| 文件类型 | 文件名称 |
|---|---|
| 方案说明 | 9-36V宽压输入双路15V和15V输出7W隔离电源方案 |
