3.3V输入,3.3V输出1W隔离电源方案

简介

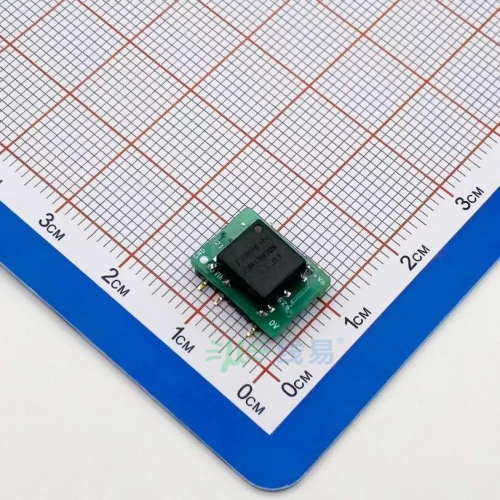

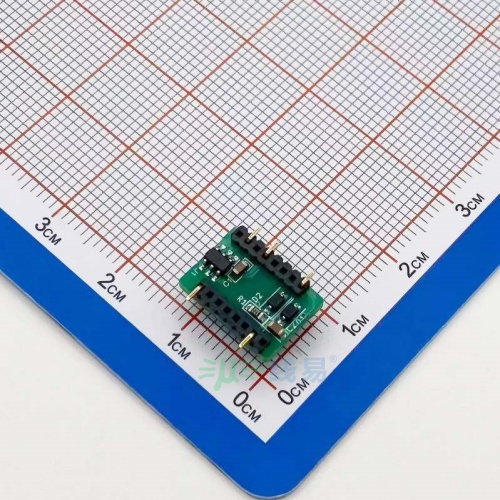

CMP6510S+ CMT3970K是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现3.3V输入, 3.3V输出1W的隔离非稳压电源。该方案可以实现非常紧凑的方案，PCB板占用面积小，适合隔离485、隔离CAN、和隔离ADC供电，特别是空间限制大的场合。

方案特点

• 短路保护和自恢复功能
• 集成限流、欠压和热关断保护功能
• 隔离电压 1500VDC

方案编码

B0303XT-1W-6510S-3970K

样品申请

产品性能

性能指标	测试条件	最小值	典型值	最大值	单位
输入电流(满载)	VIN=3.3V, IO=304mA		356		mA
输入电流(空载)	VIN=3.3V		10		mA
转换效率	VIN=3.3V, IO=304mA		82		%
纹波&噪声	VIN=3.3V, IO=304mA		40		mV
工作温度		-40		85	℃

资料下载

文件类型	文件名称
方案说明	3.3V输入,3.3V输出1W隔离电源方案
BOM	B0303XT-1W-6510S-3970K BOM
PCB文件	B0303XT-1W-6510S-3970K.Zip
开源平台	在线开源硬件平台
