简介
CMP7892+ CMB8740K1 是一款小型化的隔离电源方案。芯片和变压器配合必要的容阻和整流二极管，可以实现 9-18V宽压输入,±12V双路输出 3W 功率的隔离稳压电源。
方案特点
- 系统无需额外辅助绕组或光耦
- 系统无需额外片外补偿电容
- 支持输出二极管温度补偿
- 隔离电压 1500VDC
方案编码
WRA1212S-3W-7892-8740K1
样品申请
评估板

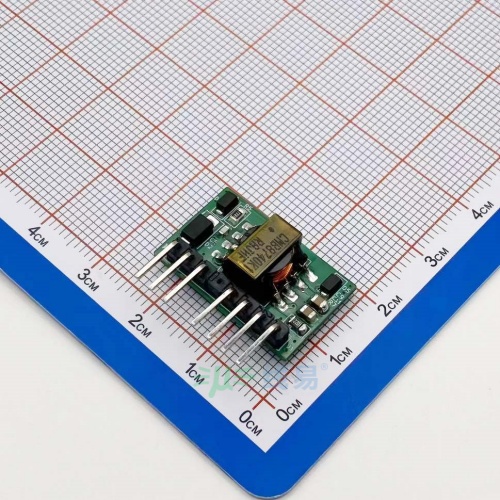

评估板正面

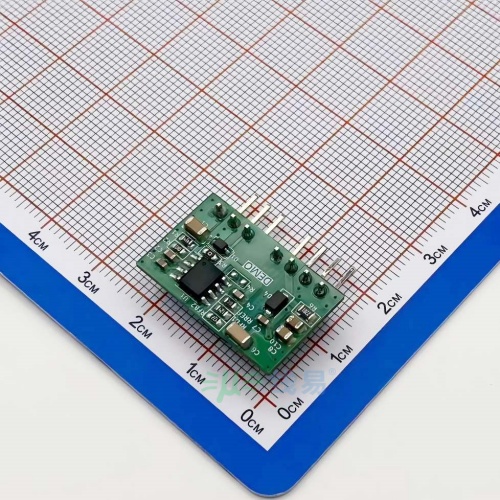

评估板背面
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电压 | 9 | 12 | 18 | V | |
| 输出电压 | ±12 | V | |||
| 输出功率 | 3 | W | |||
| 输入电流(满载) | VIN=12V, IOut1=+125mA，IOut2=-125mA | 307 | mA | ||
| 输入电流(空载) | VIN=12V | 15 | mA | ||
| 转换效率 | VIN=12V, IOut1=+125mA，IOut2=-125mA | 81 | % | ||
| 纹波&噪声 | 20MHz带宽，标称输入电压 | 100 | mV | ||
| 工作温度 | -40 | 85 | ℃ |
