简介
CMP7892+ CMB8740K1 是一款小型化的隔离电源方案。芯片和变压器配合必要的容阻和整流二极管，可以实现 9-18V 输入,9V 输出 3W 功率的隔离稳压电源。
方案特点
- 系统无需额外辅助绕组或光耦
- 系统无需额外片外补偿电容
- 支持输出二极管温度补偿
- 隔离电压 1500VDC
方案编码
WRB1209S-3W-7892-8740K1
样品申请
方案图

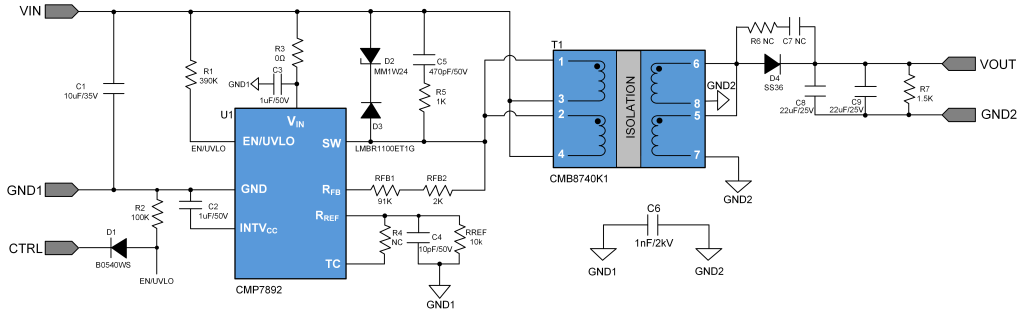

演示板原理图

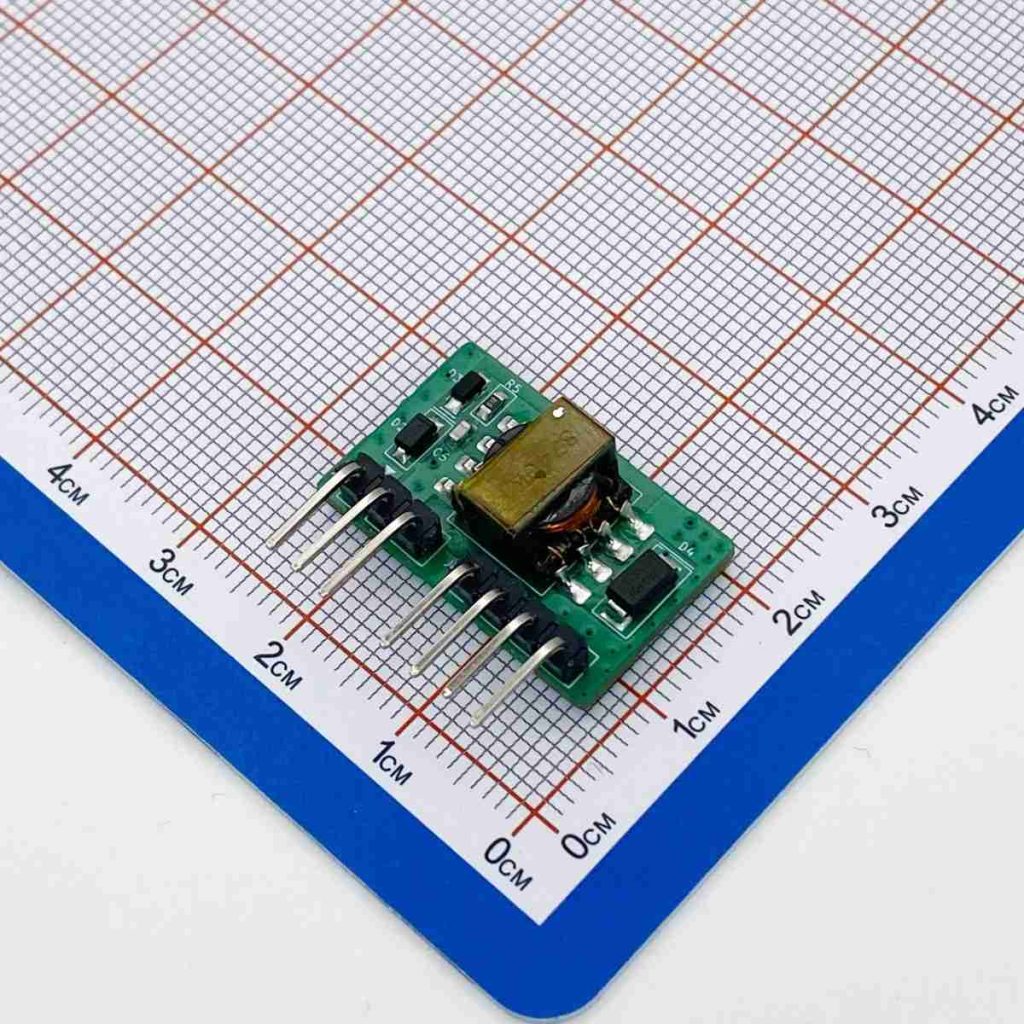

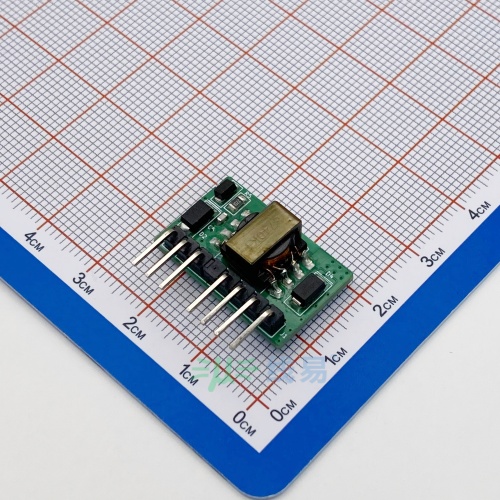

演示板正面

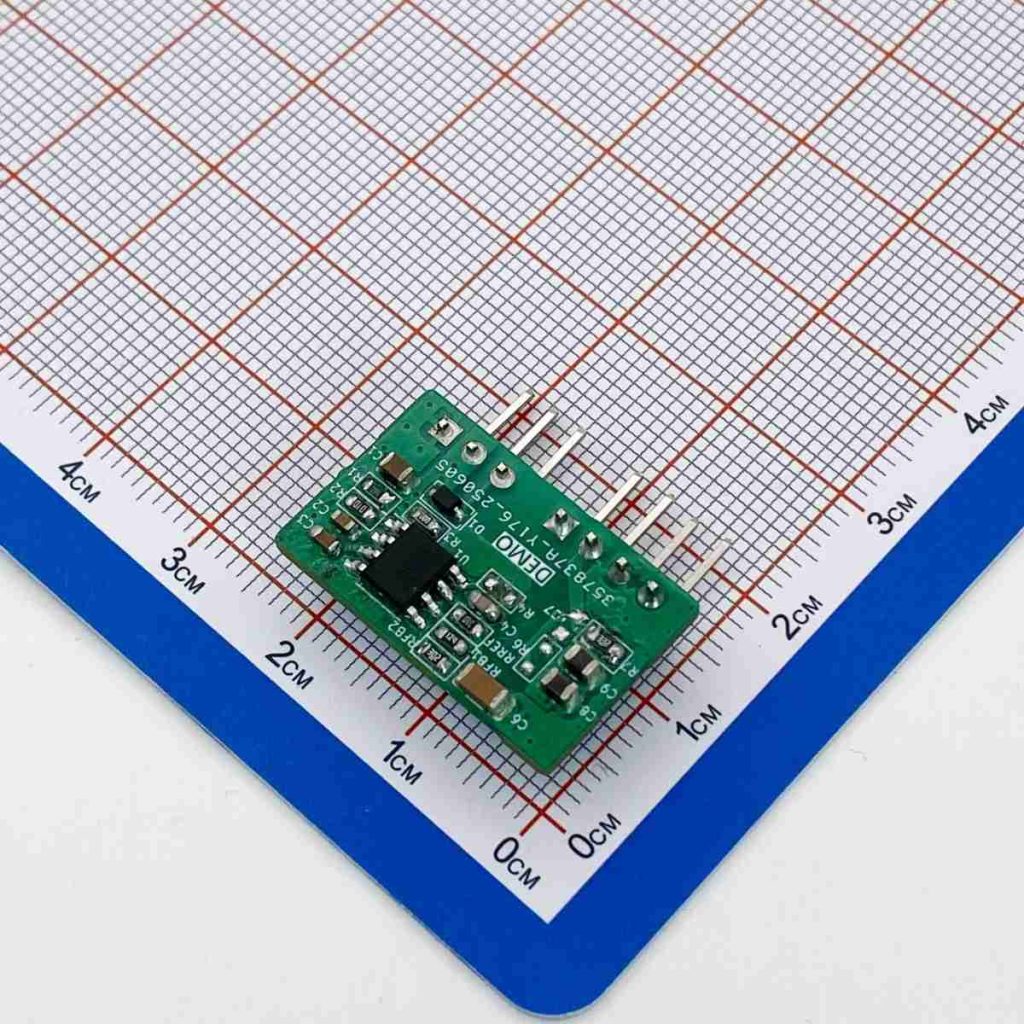

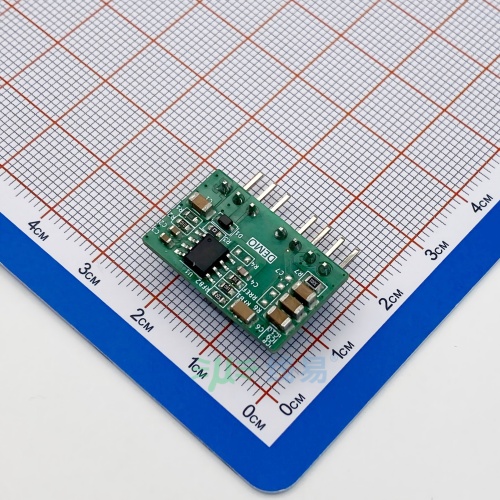

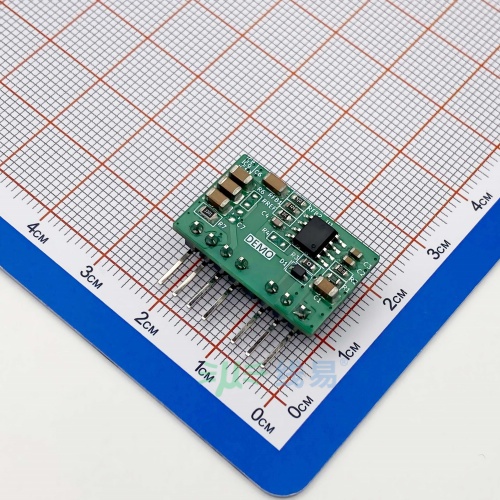

演示板背面
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电压 | 9 | 12 | 18 | V | |
| 输出电压 | 9 | V | |||
| 输出功率 | 3 | W | |||
| 输入电流(满载) | VIN=12V, IO=330mA | 293 | mA | ||
| 输入电流(空载) | VIN=12V | 6 | mA | ||
| 转换效率 | VIN=12V, IO=330mA | 84.9 | % | ||
| 纹波&噪声 | VIN=12V, IO=330mA, 带宽20MHz | 170 | mV | ||
| 工作温度 | -40 | 85 | ℃ |
资料下载
| 文件类型 | 文件名称 |
|---|---|
| 方案说明 | 9-18V宽压输入,9V输出3W隔离电源方案 |
| BOM | WRB1209S-3W-7892-8740K1 BOM |
| PCB文件 | WRB1209S-3W-7892-8740K1.zip |
| 开源平台 | 在线开源硬件平台 |
声明：线易微电子使用开源EDA软件(KiCAD等)及免费EDA软件(立创EDA等)创建、编辑、和管理PCB项目，并导出为行业兼容格式。
