简介
CMP6503S+CMT78L1N是一款小型化的隔离电源方案。芯片具有三段频率选频功能，每个频段内都集成了扩频时钟，在多相供电场景下，可以提供进一步降低 EMI 辐射。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现5V输入,3.3V输出1W的隔离非稳压电源。
方案特点
- 长期短路保护和自恢复功能
- 集成过流和过温检测和保护功能
- 三段频率选频功能、每个频段内均有扩频时钟功能
- 隔离电压2500VAC
方案编码
B0503D-1W-6503S-78L1N
样品申请
方案图

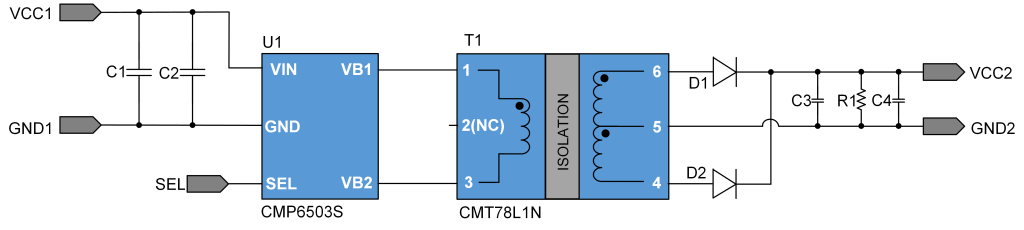

演示板原理图

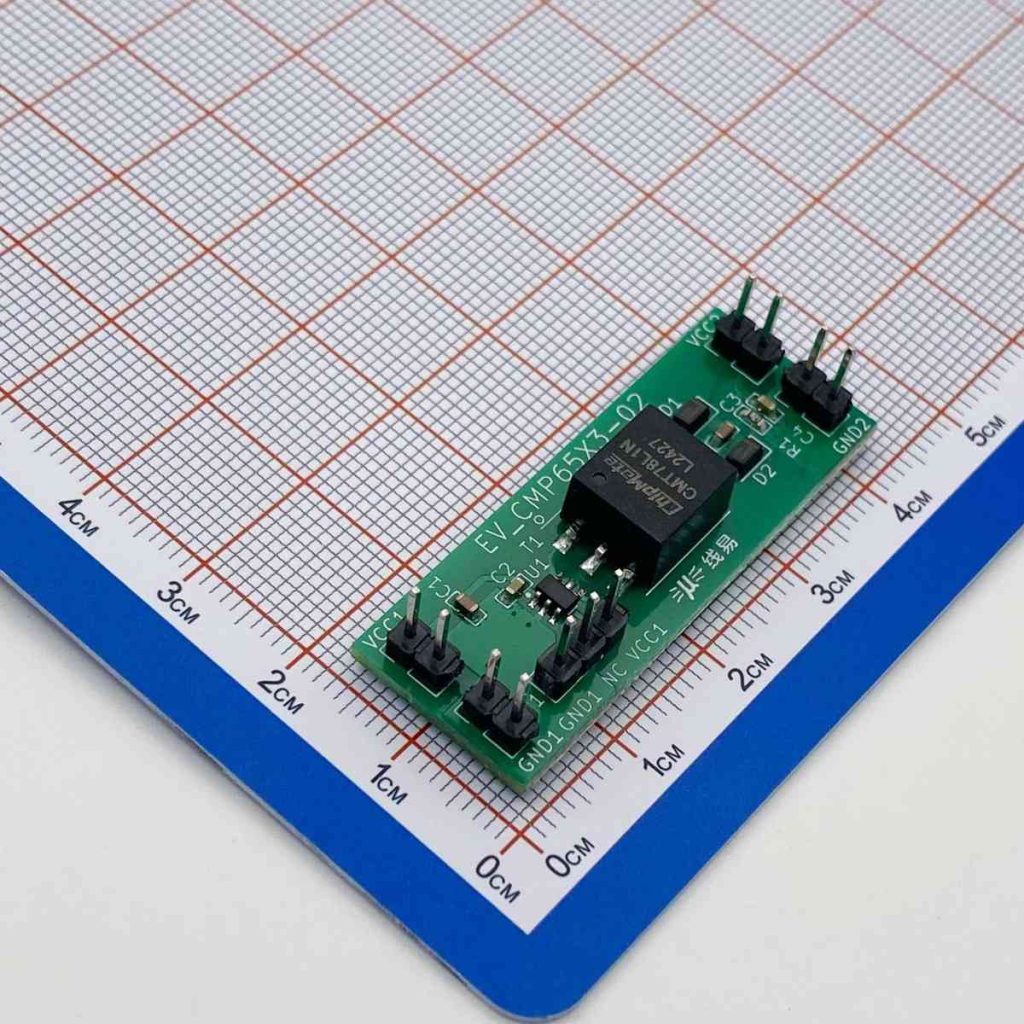

演示板正面

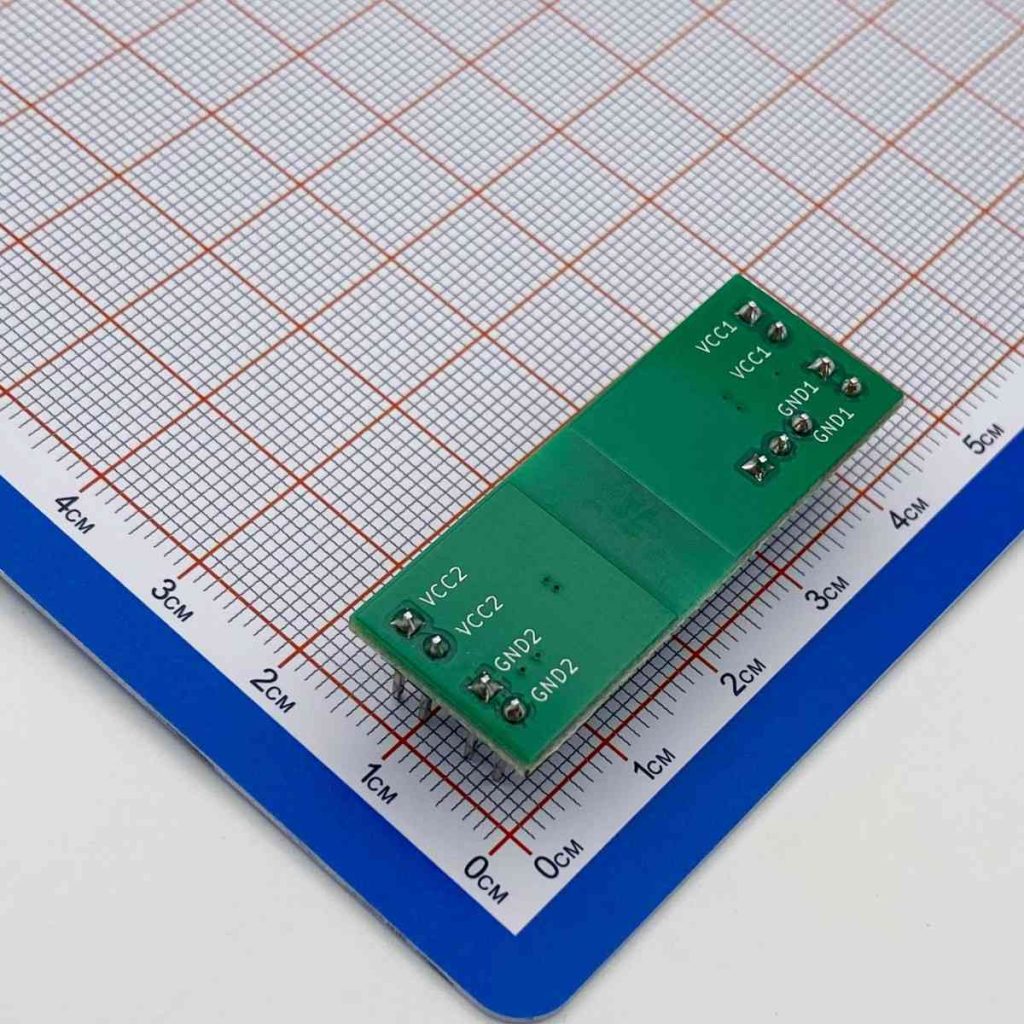

演示板背面
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电流(满载) | VIN=5V, IO=340mA | 260 | mA | ||
| 输入电流(空载) | VIN=5V | 3 | mA | ||
| 转换效率 | VIN=5V, IO=340mA | 76.9 | % | ||
| 纹波&噪声 | VIN=5V, IO=340mA | 76.8 | mV | ||
| 工作温度 | -40 | 85 | ℃ |
资料下载
| 文件类型 | 文件名称 |
|---|---|
| 方案说明 | 5V输入,3.3V输出1W隔离电源方案 |
