简介
CMP6503S+CMT6870N 是一款小型化的隔离电源方案。芯片具有三段频率选频功能，每个频段内都集成了扩频时钟，在多相供电场景下，可以提供进一步降低 EMI 辐射。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现5V输入,5V输出1W的隔离非稳压电源。
方案特点
- 长期短路保护和自恢复功能
- 集成过流和过温检测和保护功能
- 三段频率选频功能、每个频段内均有扩频时钟功能
- 隔离电压2500VAC
方案编码

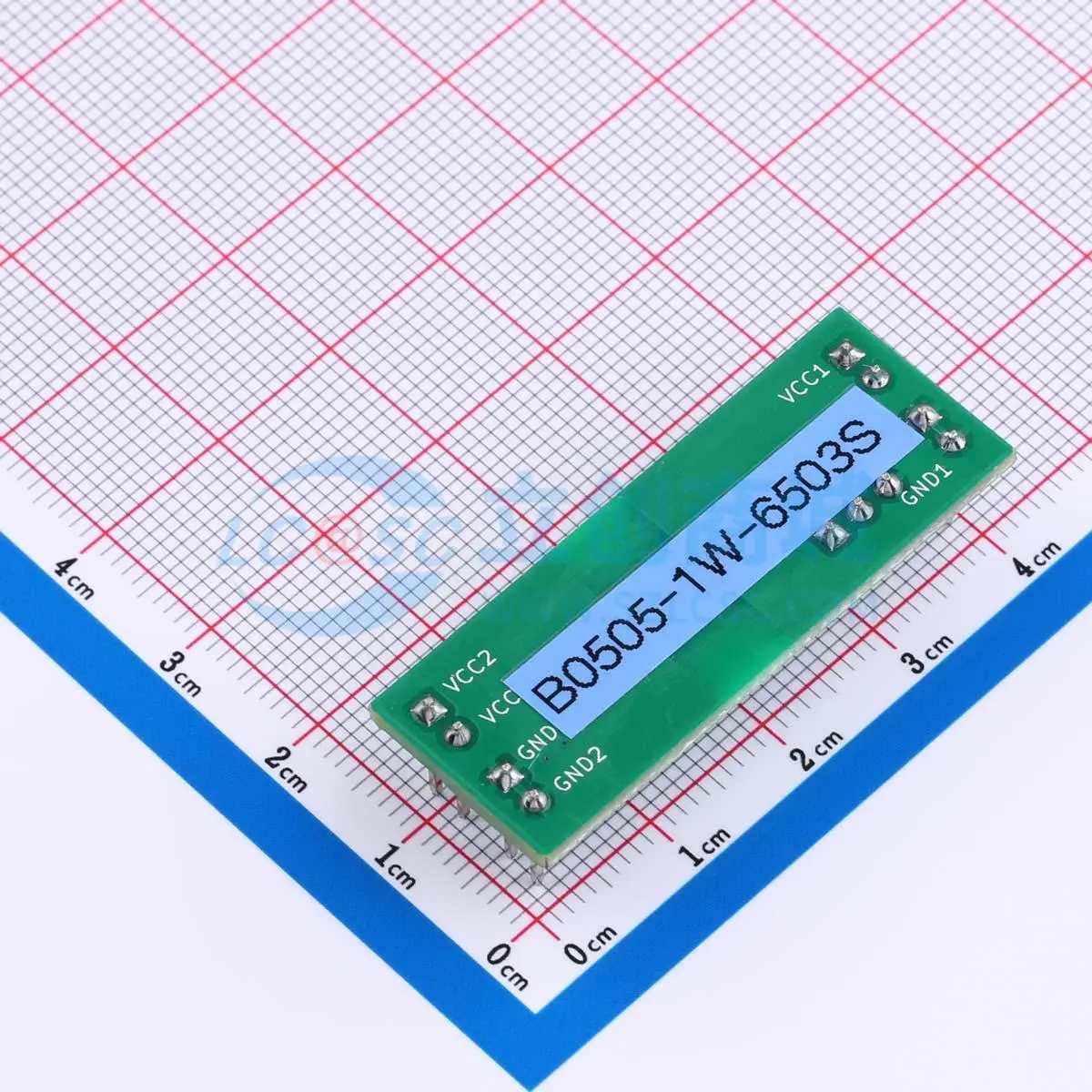

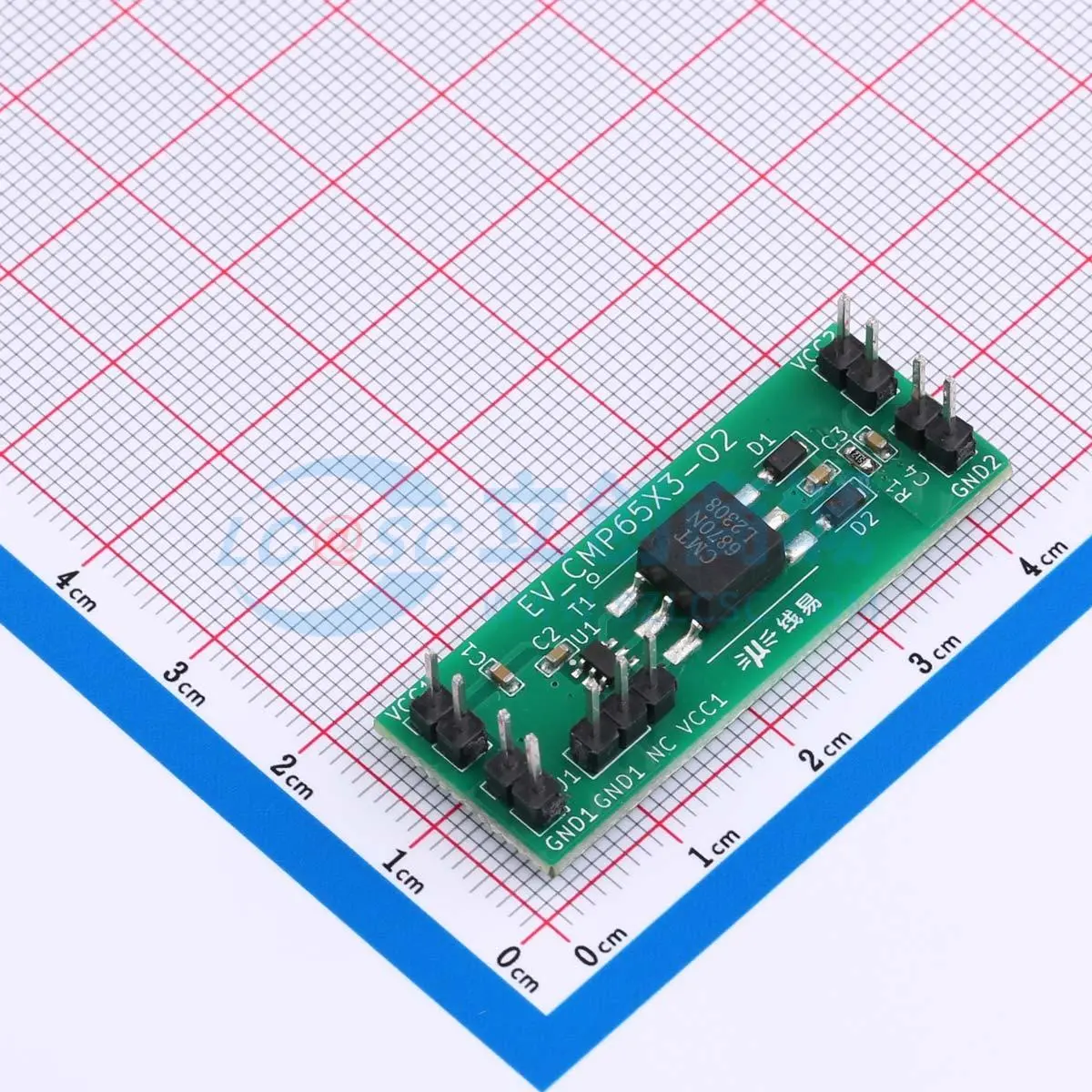

B0505-1W-2K5V-6503S
样品申请

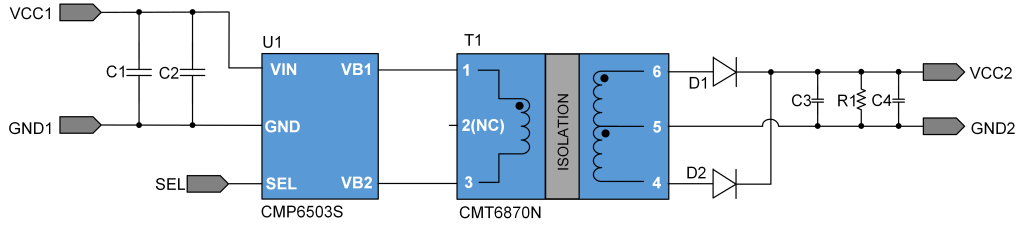

方案图
产品性能
| 性能指标 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电流(满载) | VCC1=5V, IO=200mA | 232 | mA | ||
| 输入电流(空载) | VCC1=5V | 6.8 | mA | ||
| 转换效率 | VCC1=5V, IO=200mA | 82 | % | ||
| 纹波&噪声 | VCC1=5V, IO=200mA | 53 | mV | ||
| 工作温度 | -40 | 85 | ℃ |
资料下载
| 文件类型 | 文件名称 |
|---|---|
| 方案说明 | 5V输入, 5V输出2.5KV隔离1W 电源方案 |
| BOM | B0505-1W-2K5V-6503S BOM |
| PCB文件 | EDA (由嘉立创EDA导出） |
| 开源平台 | 立创开源硬件平台 |
