产品简介
变压器 CMB8740K1与反激芯片配套使用，可以实现功率不大于6W隔离稳压电源，可以用于各类隔离供电场合。
样品申请
主要参数
| 参数 | 数值 |
|---|---|
| 电感量(L[3,4-1,2]) | 11.7 μH Min |
| 匝比(N[3,4-1,2]:N[8-6]:N[7-5]) | 1:1:1 |
| 直流电阻(N[3,4-1,2]) | 0.06 Ω Max |
| 直流电阻(N[8-6]) | 0.125 Ω Max |
| 直流电阻(N[7-5]) | 0.125 Ω Max |
| 耐压等级 | 1.5 kVDC |
封装外形
SMD-8

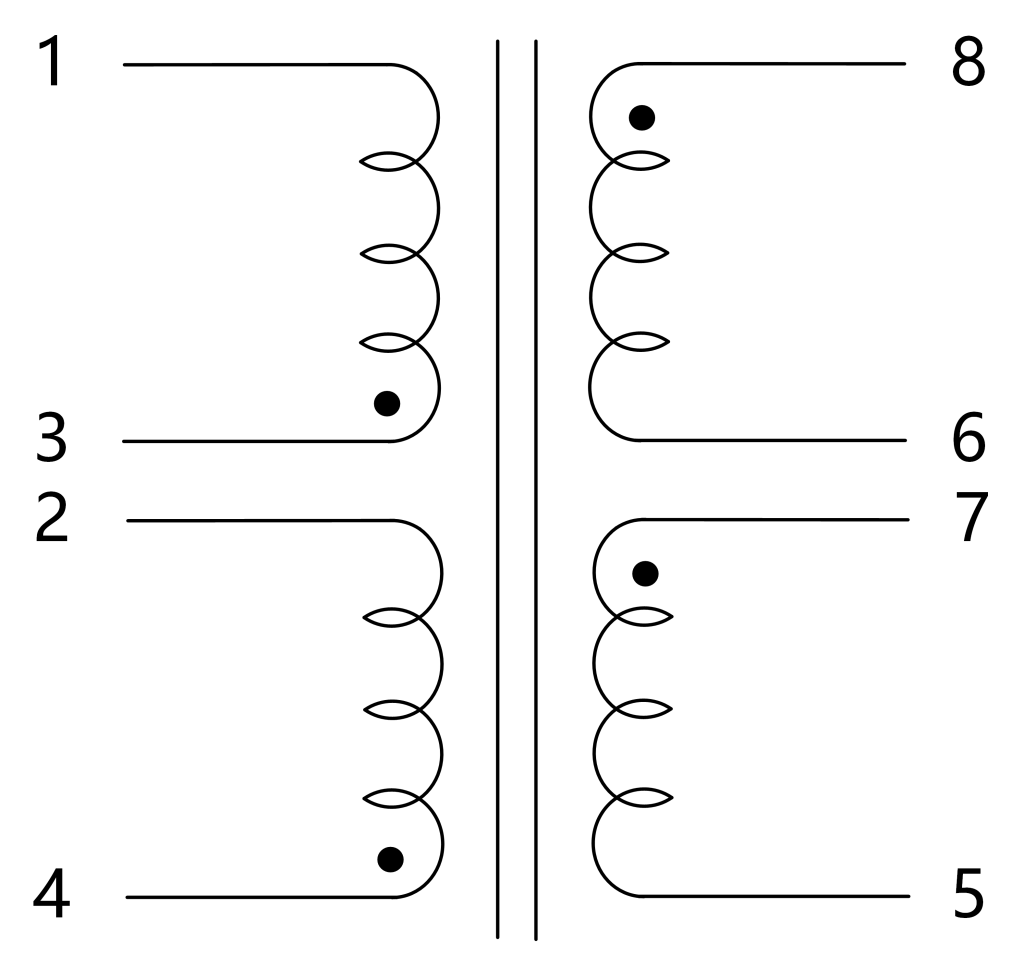

原理图
应用方案
| 方案编号 | 特性 | Vin(min) | Vin(典型值) | Vin(max) | Vout(V) | 双路输出 | 功率(W) | 耐压 |
|---|---|---|---|---|---|---|---|---|
| F1212S-2W-6713HV-78F0N | 定压输入 | 10.8 | 12 | 13.2 | 12 | NA | 2 | 3.0KVDC |
| F2415S-2W-6713HV-78G6N | 定压输入 | 21.6 | 24 | 26.4 | 15 | NA | 2 | 3.0KVDC |
| F1205S-2W-6713HV-78G5N | 定压输入 | 10.8 | 12 | 13.2 | 5 | NA | 2 | 3.0KVDC |
| F2424S-2W-6713HV-78F0N | 定压输入 | 21.6 | 24 | 26.4 | 24 | NA | 2 | 3.0KVDC |
| F1515S-2W-6713HV-78F0N | 定压输入 | 13.5 | 15 | 16.5 | 15 | NA | 2 | 3.0KVDC |
| F1209S-2W-6713HV-78L1N | 定压输入 | 10.8 | 12 | 13.2 | 9 | NA | 2 | 3.0KVDC |
| F2412S-2W-6713HV-78F8N | 定压输入 | 21.6 | 24 | 26.4 | 12 | NA | 2 | 3.0KVDC |
| F2405S-2W-6713HV-78HAN | 定压输入 | 21.6 | 24 | 26.4 | 5 | NA | 2 | 3.0KVDC |
| B0505D-1W-6503S-78F0V | 定压输入 | 4.5 | 5 | 5.5 | 5 | NA | 1 | 3.75KVAC |
| B1209D-2W-6793RE-78L1N | 定压输入 | 10.8 | 12 | 13.2 | 9 | NA | 2 | 2.5KVAC |
| B0505D-1W-6503S-6870N | 定压输入 | 4.5 | 5 | 5.5 | 5 | NA | 1 | 2.5KVAC |
| URB2409D-6W-7892-1670V | 宽压输入 | 9 | 24 | 36 | 9 | NA | 6 | 3.5KVDC |
| B1205D-2W5-6793RE-78G5N | 定压输入 | 10.8 | 12 | 13.2 | 5 | NA | 2.5 | 2.5KVAC |
| URA2415G15D-7W-7892-1671V | 宽压输入 | 9 | 24 | 36 | 15 | 15 | 10 | 3.5KVDC |
| VRB1512D-10W-7892-1670V | 宽压输入 | 12 | 15 | 24 | 12 | NA | 10 | 3.5KVDC |
| B0505D-0W25-6503S-2202KA | 定压输入 | 4.5 | 5 | 5.5 | 5 | NA | 0.25 | 3.0KVAC |
| B0503D-1W-6503S-78L1N | 定压输入 | 4.5 | 5 | 5.5 | 3.3 | NA | 1 | 2.5KVAC |
| B0512D-1W-6503S-686CN | 定压输入 | 4.5 | 5 | 5.5 | 12 | NA | 1 | 2.5KVAC |
| A0505G05D-1W-6503S-8830U | 定压输入 | 4.5 | 5 | 5.5 | 5 | 5 | 1 | 5.0KVAC |
| B1212D-3W-6793RE-78F0N | 定压输入 | 10.8 | 12 | 13.2 | 12 | NA | 3 | 2.5KVAC |
| B1515D-3W5-6793RE-78F0N | 定压输入 | 13.5 | 15 | 16.5 | 15 | NA | 3.5 | 2.5KVAC |
| B1205D-2W-6713R-78G5N | 定压输入 | 10.8 | 12 | 13.2 | 5 | NA | 2 | 2.5KVAC |
| A0512G12D-1W-6503S-566CN | 定压输入 | 4.5 | 5 | 5.5 | 12 | 12 | 1 | 3.0KVAC |
| A1219G19D-2W-6793RE-88CEU | 定压输入 | 10.8 | 12 | 13.2 | 19 | 19 | 1 | 5.0KVAC |
| B2415D-6W-6713HV-78G6N | 定压输入 | 21.6 | 24 | 26.4 | 15 | NA | 6 | 2.5KVAC |
| B1212D-3W-6713HV-78F0N | 定压输入 | 10.8 | 12 | 13.2 | 12 | NA | 3 | 2.5KVAC |
| B1515D-3W-6713HV-78F0N | 定压输入 | 13.5 | 15 | 16.5 | 15 | NA | 3 | 2.5KVAC |
| B1209D-2W-6713HV-78L1N | 定压输入 | 10.8 | 12 | 13.2 | 9 | NA | 2 | 2.5KVAC |
| B2424D-6W-6713HV-78F0N | 定压输入 | 21.6 | 24 | 26.4 | 24 | NA | 6 | 2.5KVAC |
| B2412D-6W-6713HV-78F8N | 定压输入 | 21.6 | 24 | 26.4 | 12 | NA | 6 | 2.5KVAC |
| B2405D-3W-6713HV-78HAN | 定压输入 | 21.6 | 24 | 26.4 | 5 | NA | 3 | 2.5KVAC |
| B1205D-2W-6713HV-78G5N | 定压输入 | 10.8 | 12 | 13.2 | 5 | NA | 2 | 2.5KVAC |
技术文档
| 文档类型 | 文档名称 |
|---|---|
| 数据手册 | CMB8740K1 隔离变压器 |
