CMT686CN隔离电源变压器

产品简介

变压器 CMT686CN 与 CMP6503S/ CMP6513S/ CMP6503F 配套使用，可以实现 5.0V 输入，12.0V 输出，功率不大于1.0W 隔离非稳压电源，可以用于各类隔离供电场合。

样品申请

点击申请样品

主要参数

参数数值
电感量(L[1-3])70 μH Min
匝比(N[1-3]:N[6-5]:N[5-4])1:2.54:2.54
直流电阻(N[1-3])0.34 Ω Max
直流电阻(N[6-5])0.65 Ω Max
直流电阻(N[5-4])0.65 Ω Max
耐压等级2.5 kVAC

封装外形

SMD-6

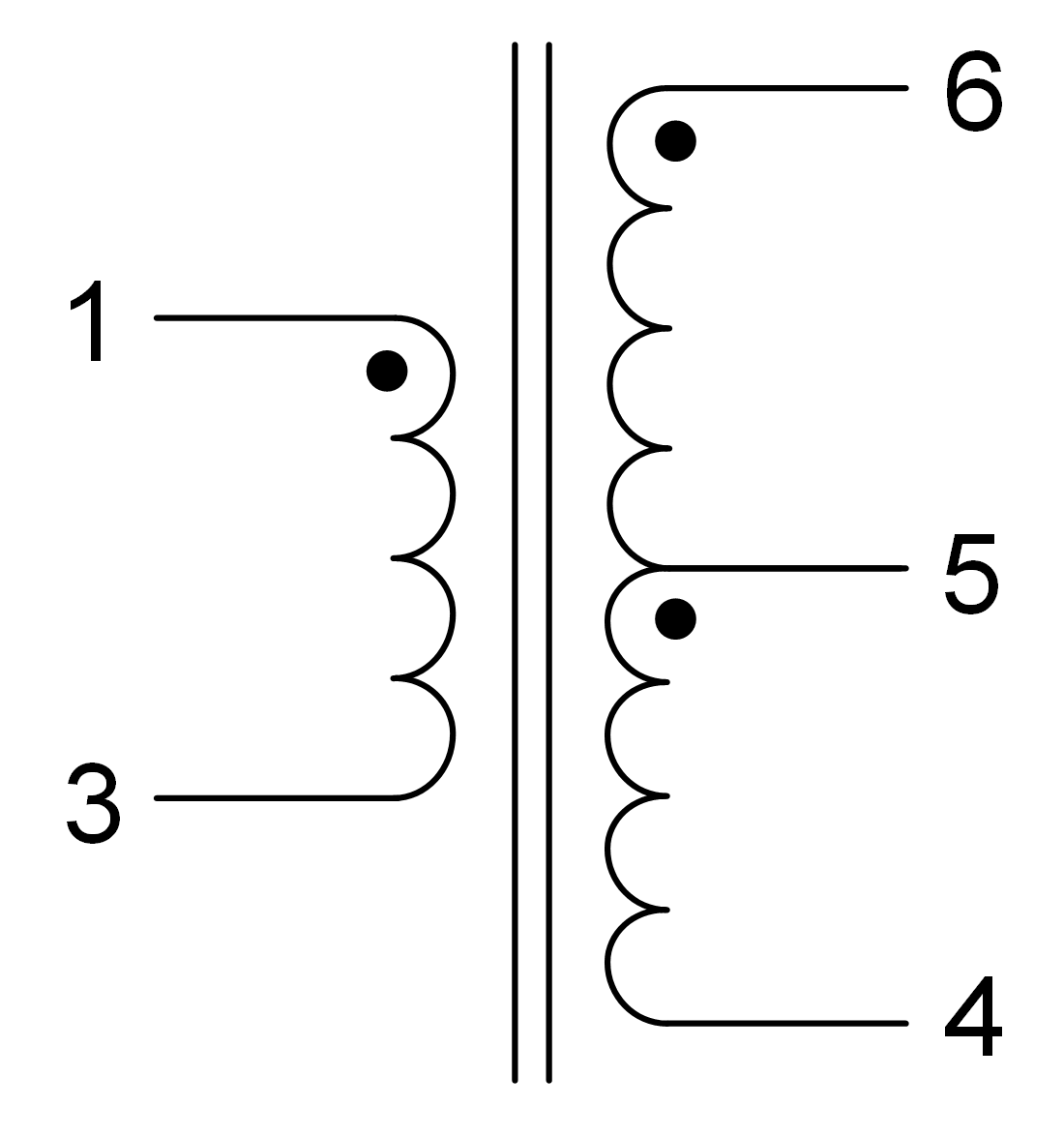

原理图

应用方案

方案编号
特性Vin(min)Vin(典型值)Vin(max)Vout(V)双路输出功率(W)耐压
F1212S-2W-6713HV-78F0N定压输入10.81213.212NA23.0KVDC
F2415S-2W-6713HV-78G6N定压输入21.62426.415NA23.0KVDC
F1205S-2W-6713HV-78G5N定压输入10.81213.25NA23.0KVDC
F2424S-2W-6713HV-78F0N定压输入21.62426.424NA23.0KVDC
F1515S-2W-6713HV-78F0N定压输入13.51516.515NA23.0KVDC
F1209S-2W-6713HV-78L1N定压输入10.81213.29NA23.0KVDC
F2412S-2W-6713HV-78F8N定压输入21.62426.412NA23.0KVDC
F2405S-2W-6713HV-78HAN定压输入21.62426.45NA23.0KVDC
B0505D-1W-6503S-78F0V定压输入4.555.55NA13.75KVAC
B1209D-2W-6793RE-78L1N定压输入10.81213.29NA22.5KVAC
B0505D-1W-6503S-6870N定压输入4.555.55NA12.5KVAC
URB2409D-6W-7892-1670V宽压输入924369NA63.5KVDC
B1205D-2W5-6793RE-78G5N定压输入10.81213.25NA2.52.5KVAC
URA2415G15D-7W-7892-1671V宽压输入924361515103.5KVDC
VRB1512D-10W-7892-1670V宽压输入12152412NA103.5KVDC
B0505D-0W25-6503S-2202KA定压输入4.555.55NA0.253.0KVAC
B0503D-1W-6503S-78L1N定压输入4.555.53.3NA12.5KVAC
B0512D-1W-6503S-686CN定压输入4.555.512NA12.5KVAC
A0505G05D-1W-6503S-8830U定压输入4.555.55515.0KVAC
B1212D-3W-6793RE-78F0N定压输入10.81213.212NA32.5KVAC
B1515D-3W5-6793RE-78F0N定压输入13.51516.515NA3.52.5KVAC
B1205D-2W-6713R-78G5N定压输入10.81213.25NA22.5KVAC
A0512G12D-1W-6503S-566CN定压输入4.555.5121213.0KVAC
A1219G19D-2W-6793RE-88CEU定压输入10.81213.2191915.0KVAC
B2415D-6W-6713HV-78G6N定压输入21.62426.415NA62.5KVAC
B1212D-3W-6713HV-78F0N定压输入10.81213.212NA32.5KVAC
B1515D-3W-6713HV-78F0N定压输入13.51516.515NA32.5KVAC
B1209D-2W-6713HV-78L1N定压输入10.81213.29NA22.5KVAC
B2424D-6W-6713HV-78F0N定压输入21.62426.424NA62.5KVAC
B2412D-6W-6713HV-78F8N定压输入21.62426.412NA62.5KVAC
B2405D-3W-6713HV-78HAN定压输入21.62426.45NA32.5KVAC
B1205D-2W-6713HV-78G5N定压输入10.81213.25NA22.5KVAC

技术文档

文档类型文档名称
数据手册 CMT686CN 隔离变压器
