CMB1670V隔离电源变压器

产品简介

变压器 CMB1670V与CMP7892配套使用，可以实现9-36V输入，功率不大于10W隔离稳压电源，可以用于各类隔离供电场合。

样品申请

点击申请样品

主要参数

电感量(L[1,2]-[3,4])13.5 μH min
匝比(N[1-3]:N[2-4]:N[6-9]:N[7-10])1:1:1:1
直流电阻(N[1,2-3,4])100 mΩ max
直流电阻(N[6,7-9,10])100 mΩ max
耐压等级3.5 kVDC

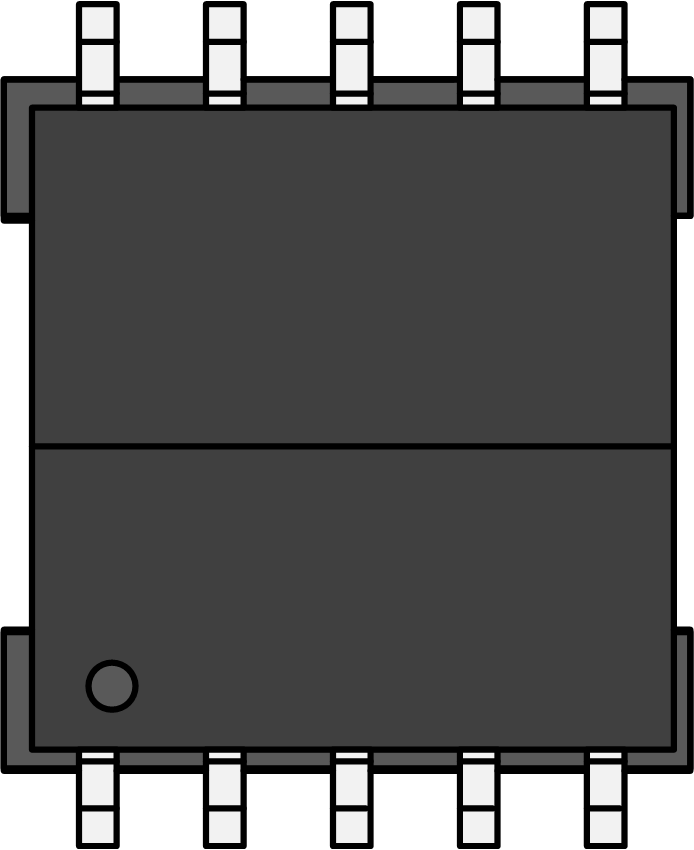

封装外形

SMD-10

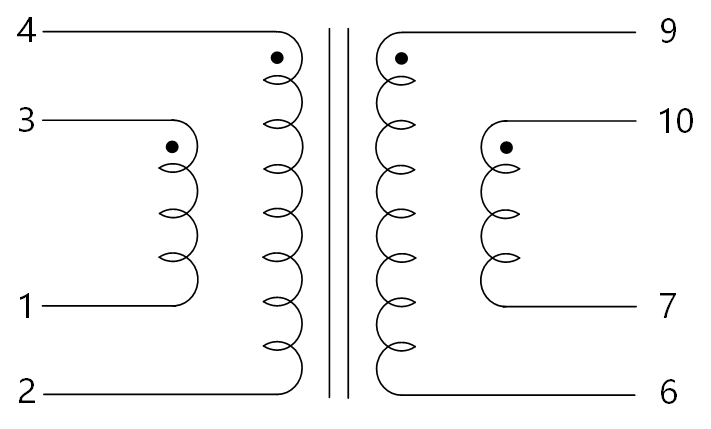

原理图

应用方案

方案描述配套芯片
9-36V宽压输入-9V输出-10W功率-隔离稳压电源CMP7892/ CMB1670V
12-24V宽压输入-12V输出-10W功率-隔离稳压电源CMP7892 / CMB1670V

技术文档

文档类型文档名称
数据手册 CMB1670V隔离变压器
