CMB6398K反激式隔离电源变压器

产品简介

变压器 CMB6398KCMP7892 配套使用 ,可以实现 9~16V输入, 功率不大于 2W 隔离稳压电源 ,可以用于各类隔离供电场合。

主要参数

参数数值
电感量(L1-2)9.5 μH
匝比(N2-1:N6-4)1:0.5
直流电阻(N1-2)310 mΩ Max
直流电阻(N4-6)150 mΩ Max
耐压等级1.5 kVDC

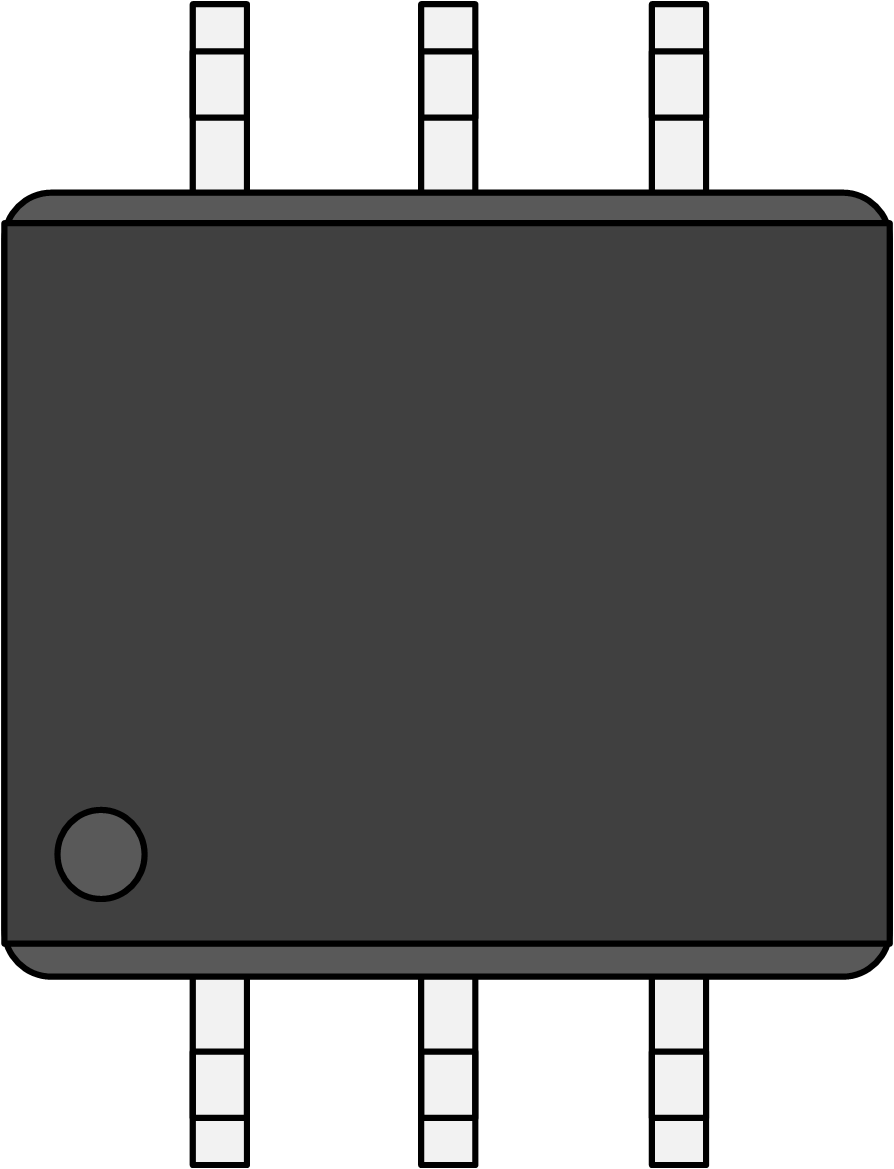

封装外形

SMD-6-B6

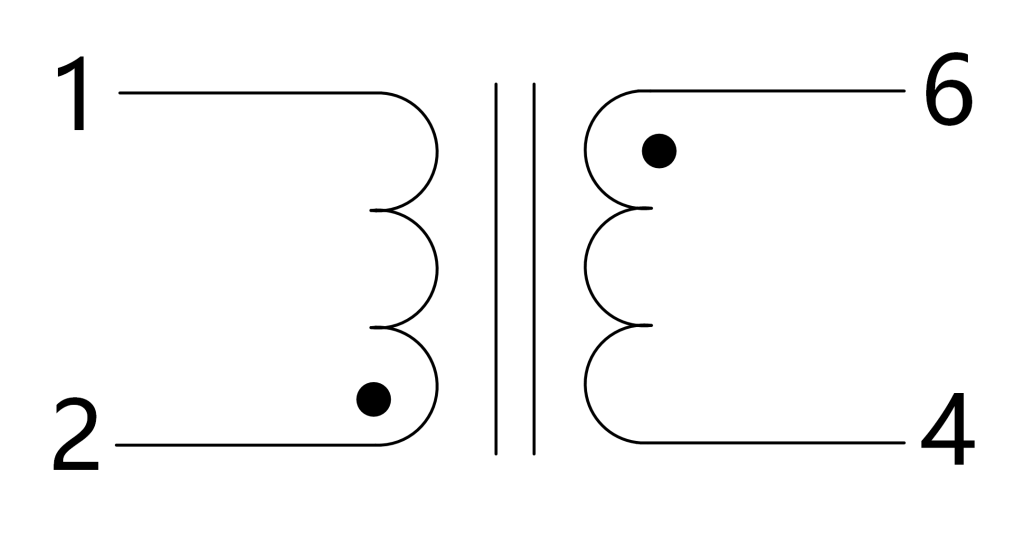

原理图

应用方案

方案描述配套芯片
9-16V输入, 3.6V输出2W功率隔离电源方案CMP7892

技术文档

文档类型文档名称
数据手册CMB6398K 隔离变压器
